[CATIA] 11. Pocket , Patterns 사용

CATIA_패턴적용해서 스케치하기

반복되는 패턴들을 Patterns 툴을 이용해 만들어보기



Patterns

Rectangluar Pattern

Circular Pattern

User Pattern

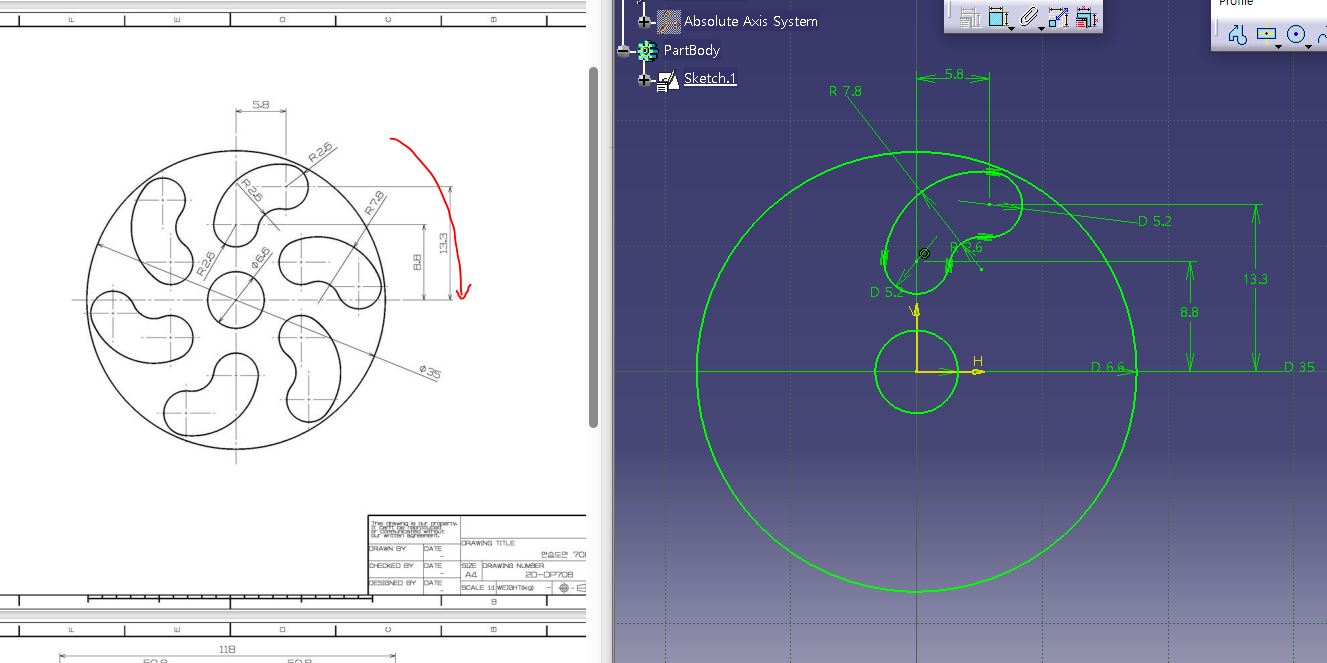

Circular Pattern

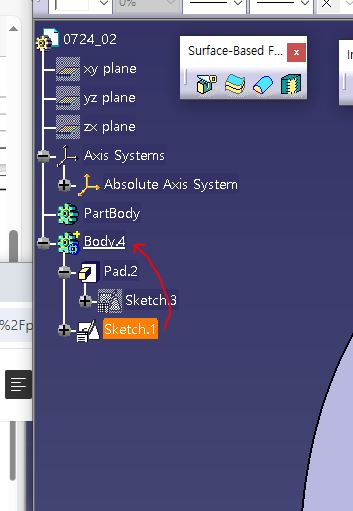

1. 아무것도 선택안한 상태에서 > Insert > Body > 바디하나생성

2. 바디선택한 후 > Sketch > 원 그리기



3. 원에 패드로 두께 10정도 주기

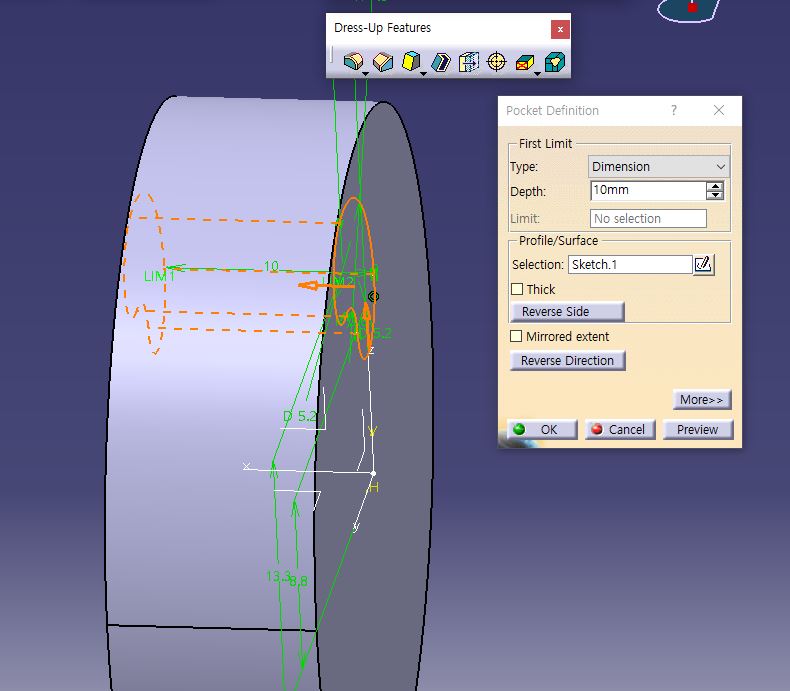

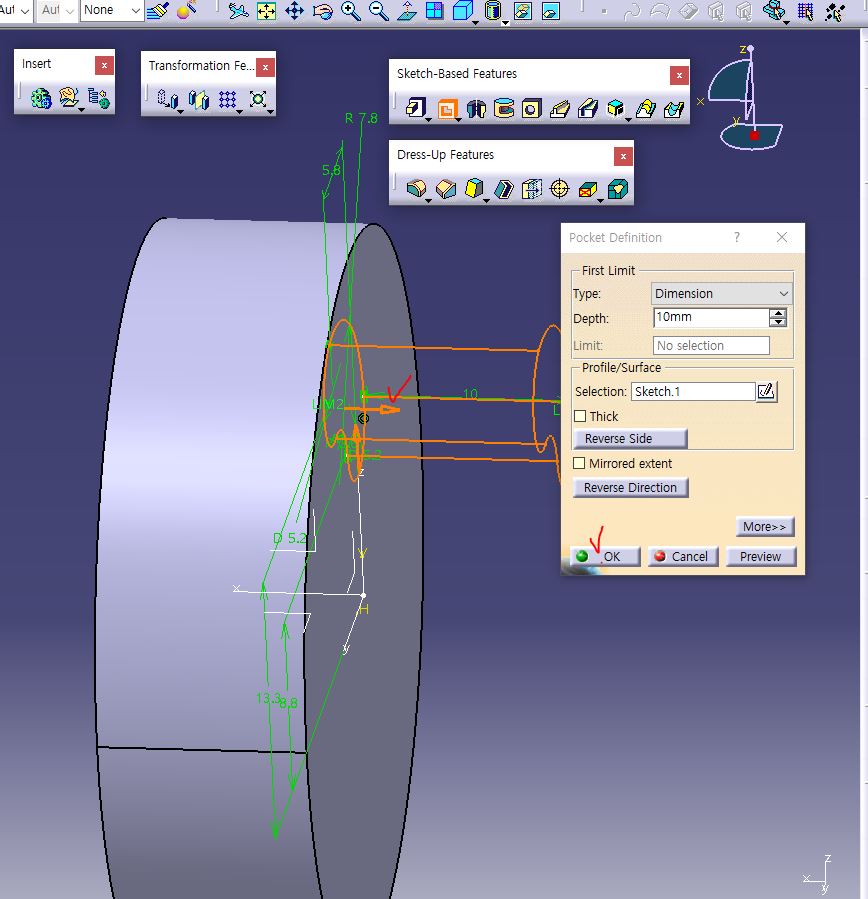

4. 원에 중앙 스케치이용, 포켓으로 구멍주기 - 구멍낼 스케치 선택 > 포켓 클릭

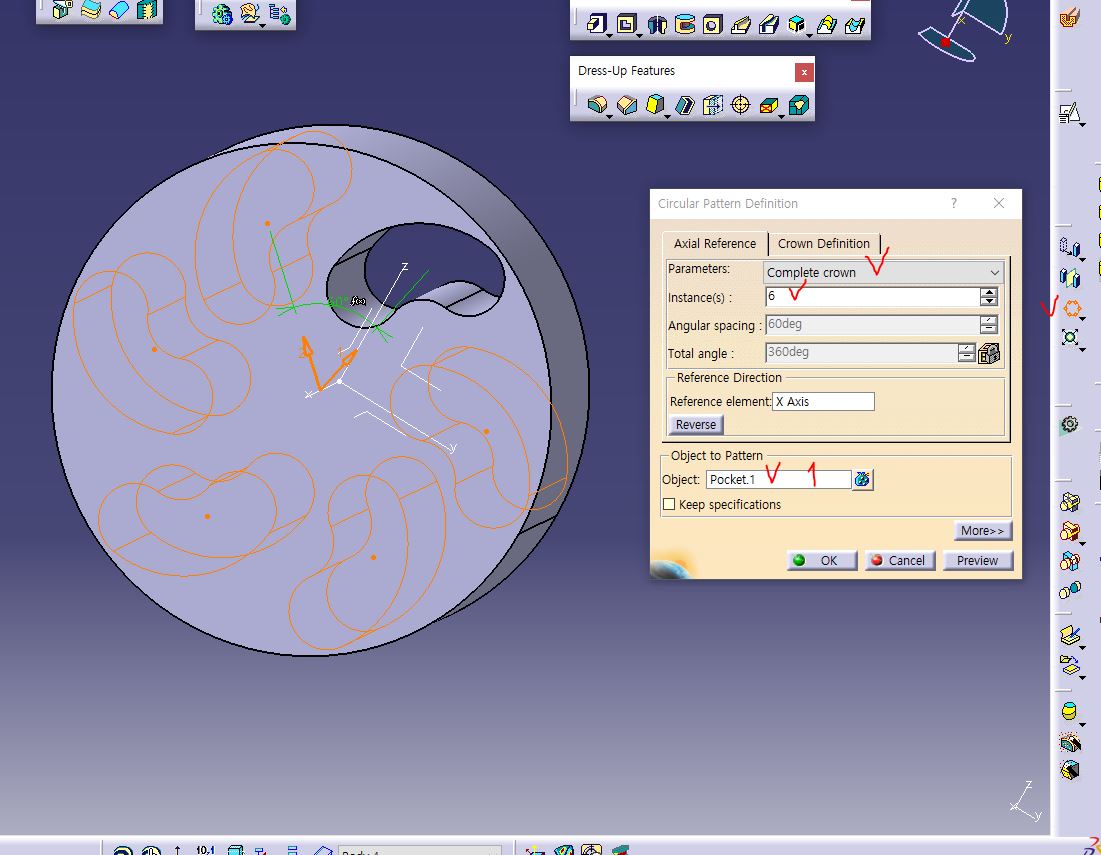

Circular Pattern Definition> 트리에서 회전할 포켓 선택> Reference element : 우클릭 X Axis 선택> crown> 회전할 갯수입력

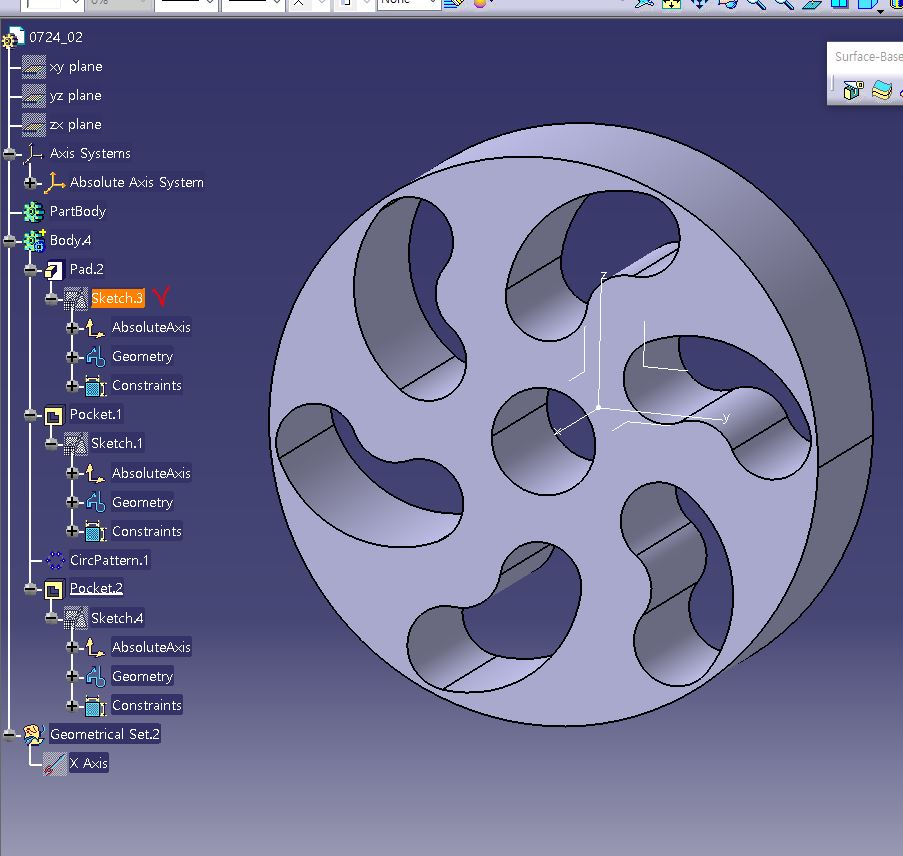

전체 스케치 Sketch 클릭 > 스케치로 들어가서 스케치 그린 뒤 포켓해서 중앙 구멍 뚫어주기

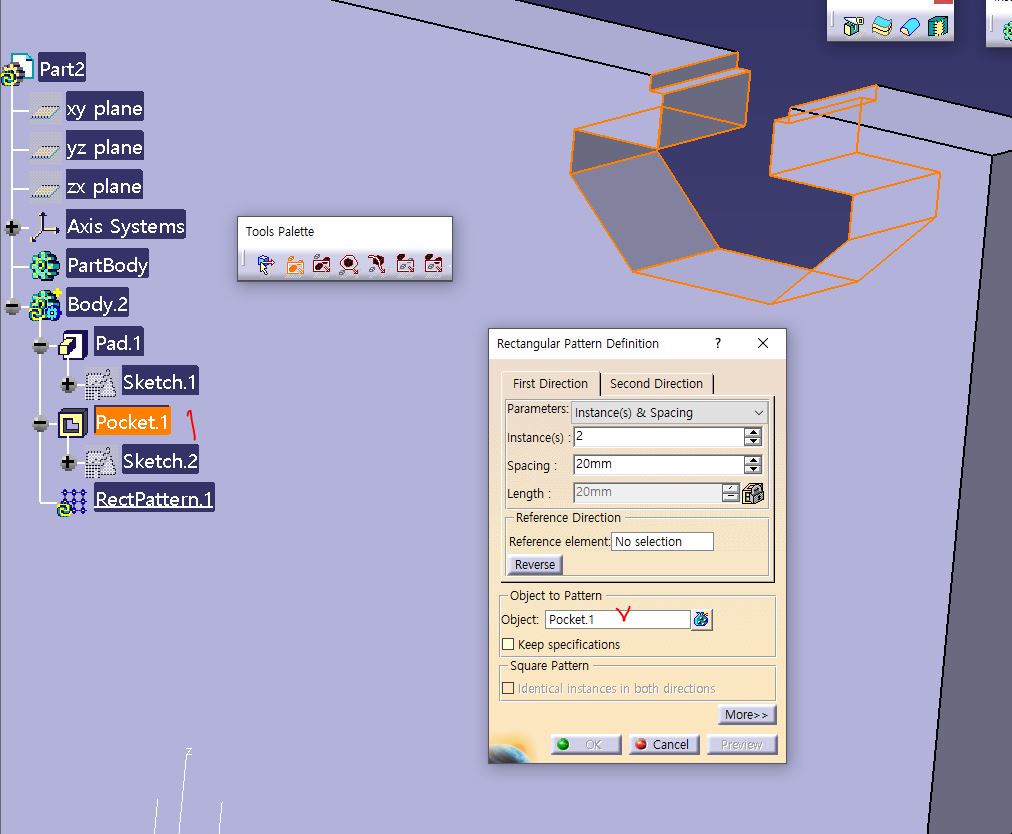

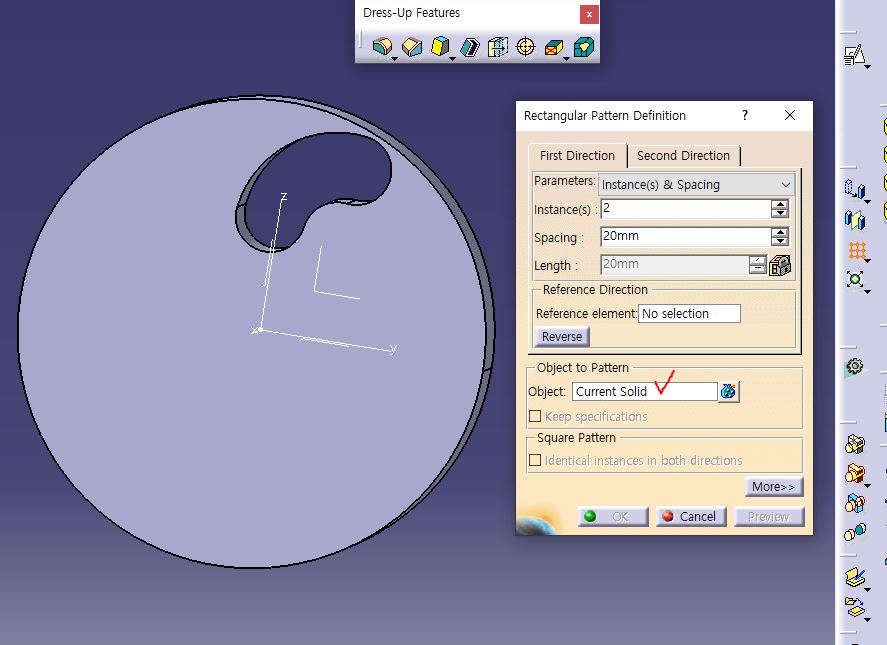

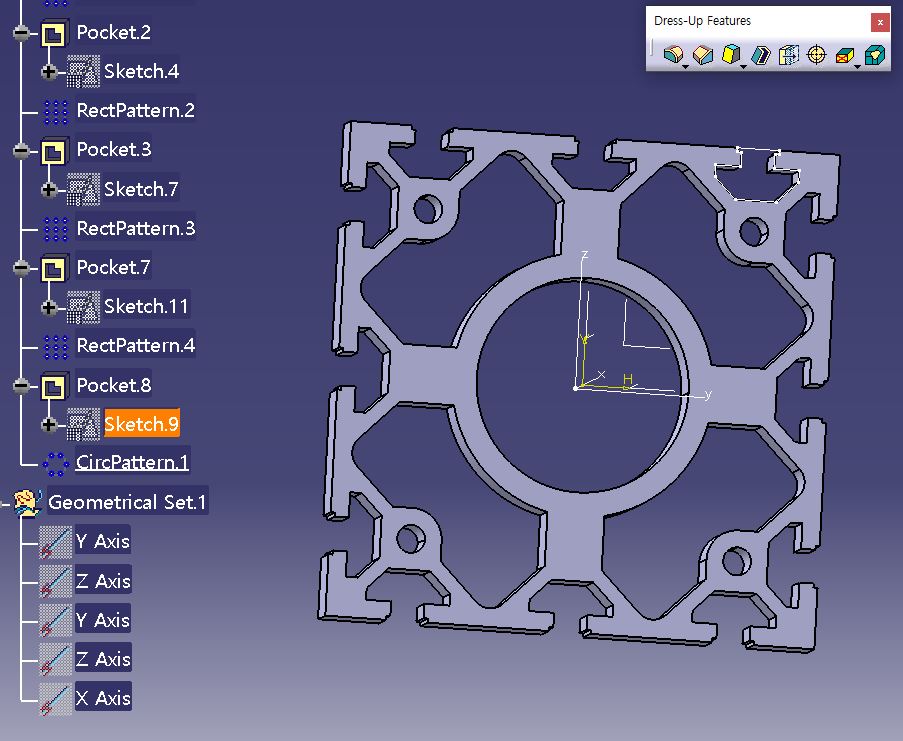

* Rectangluar Pattern

Y축선택 >Reverse로 진행방향 조절

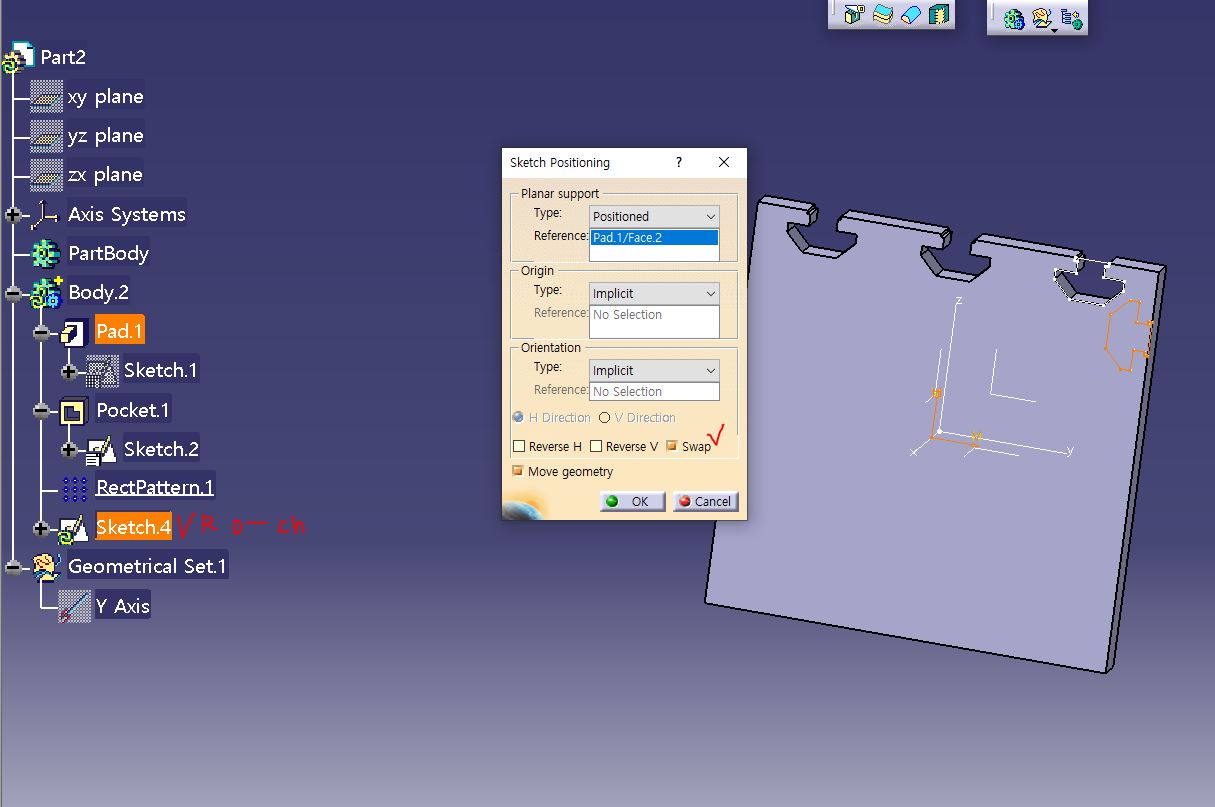

스케치 복사해서 같은 바디에 붙혀넣은 후 > change sketch surpport > swap

스퀘어인경우 Reverse H, Recerse V, Swap 각각 클릭해보면 다양한 라인에 스케치 적용가능함

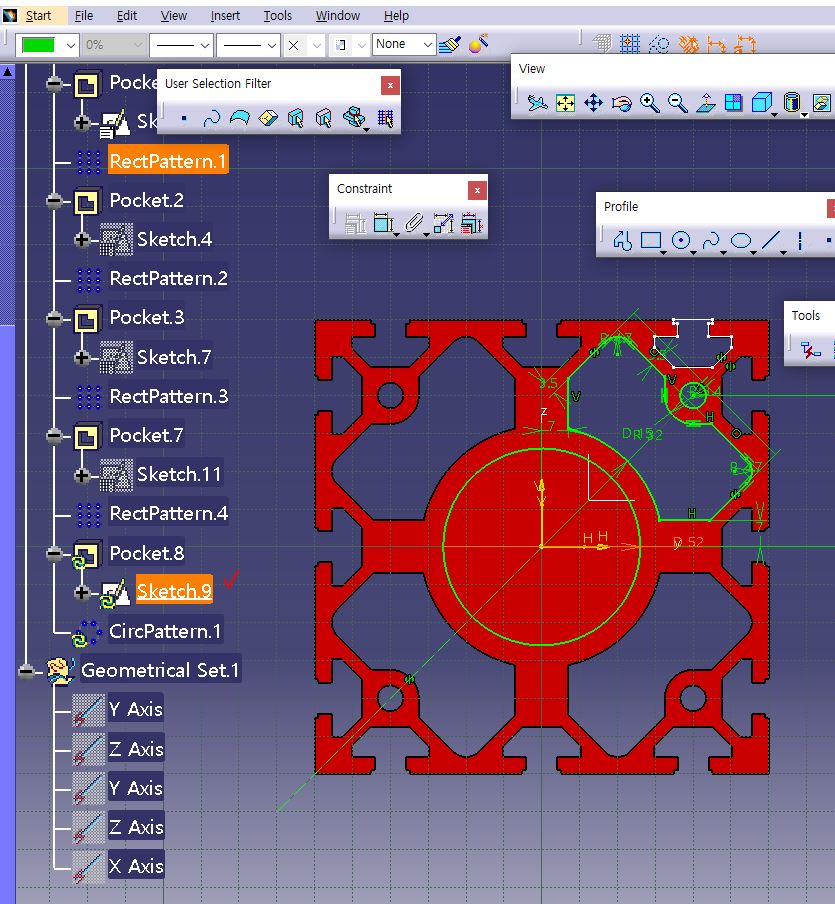

스케치새로 만들어서 구멍뚫어야되는 부분 스케치

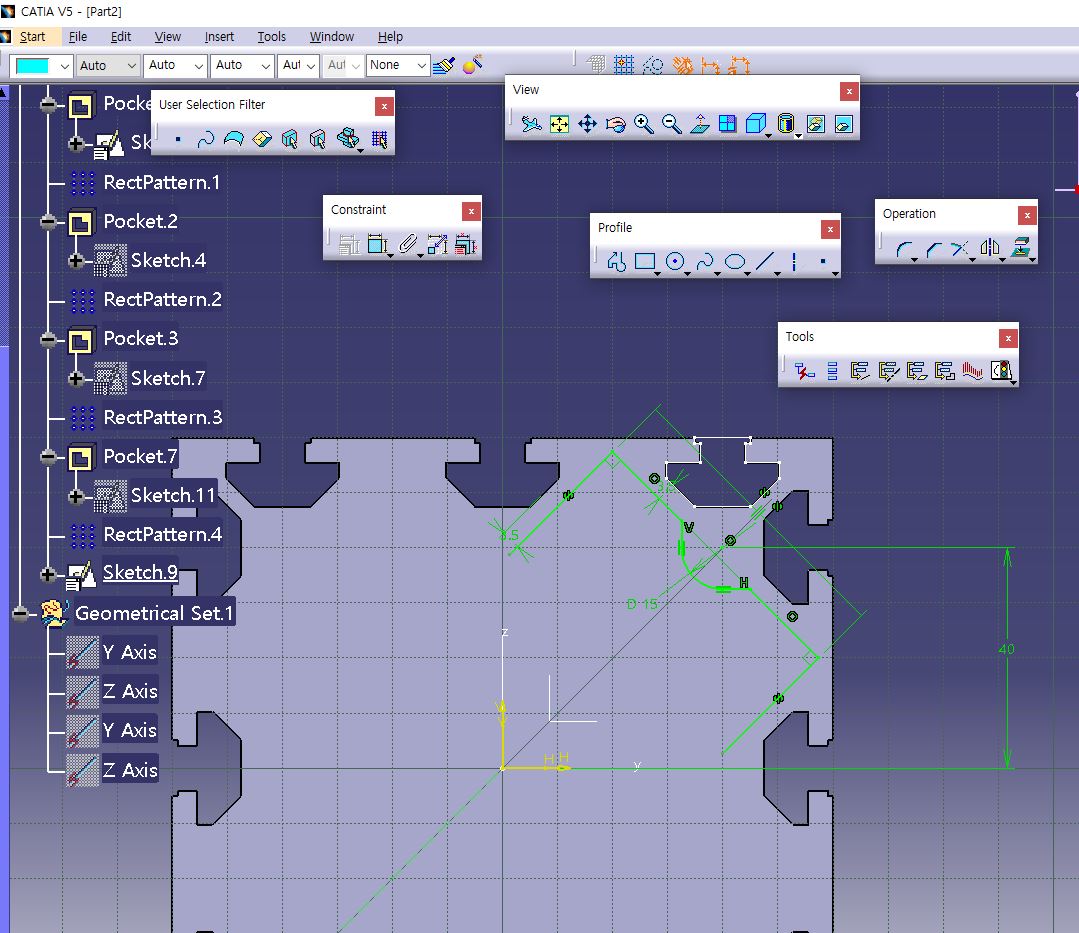

>완전히 나간후 ZY축 선택> Positioned sketch 해서 스케치 도면 새로 만들기

이미 패드를 준 스케치로 들어가서 스케치를 새로하면 빨간색이 뜨지만



스케치를 벗어나면 정상적으로 구멍이 뚫려있음

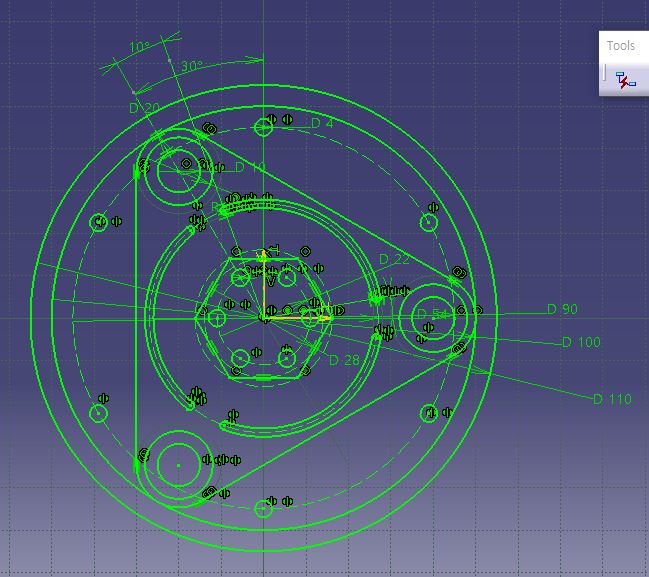

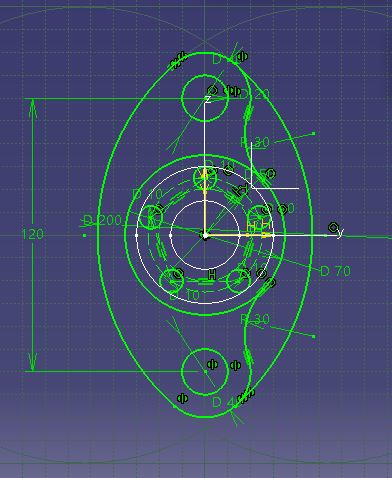

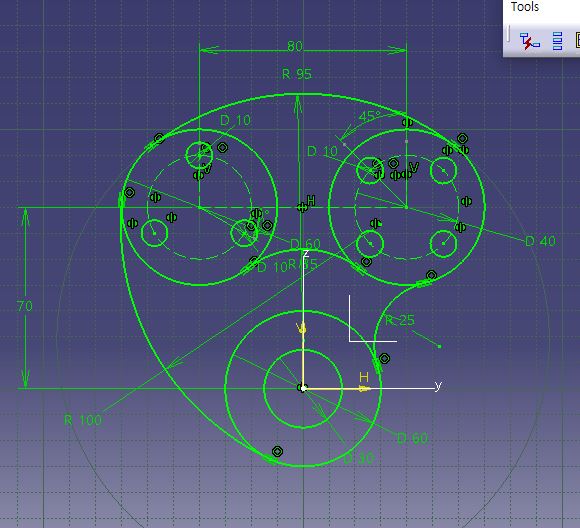

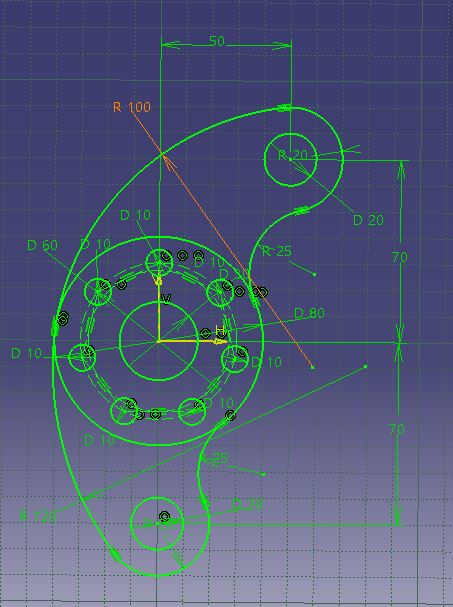

2D Sketch Practice





- Pattern 사용해서 한번더 연습해보기

- 다양한 도면으로 연습해보는 것도 좋을듯













TIP



* 도형치수 확정해제

Automatic Demensional Constraints 해제한 뒤에 사용하는 것이 좋음







* 다각형 만들기

다각형 툴 선택 > 한번 클릭 > 마우스 드래그 또는 숫자 입력







* 다각형 원하는 대로 놓기

특정 선 잡아서 우클릭 > 수평 수직 하면 원하는 방향으로 돌리기 가능함
