2D Sketch Practice
도면예제 (교재)보고 연습 많이 해보기

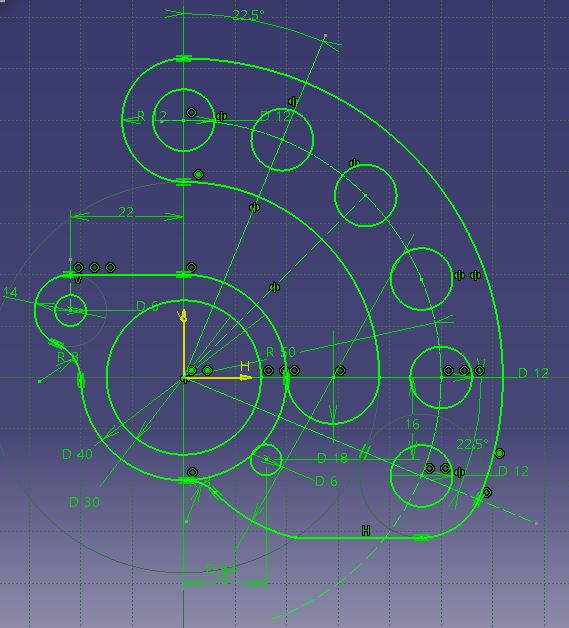

Sketch 예제1~6
최대한 많은 예제 접해보기
거리를 잴때에는 포인트로 잡아서 구속주기
평행구속 줄때 평행주고난뒤 수치잡아서 간격조정

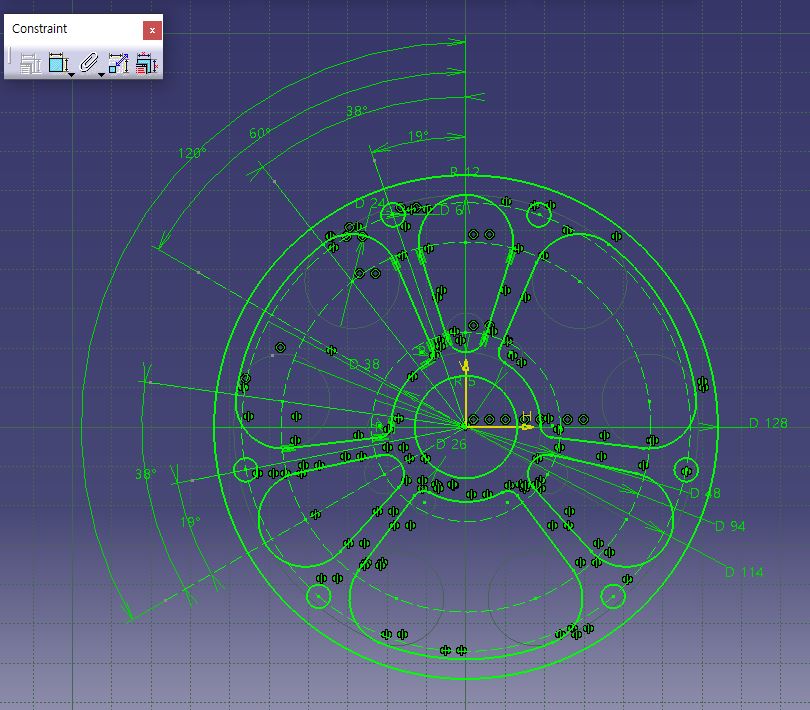

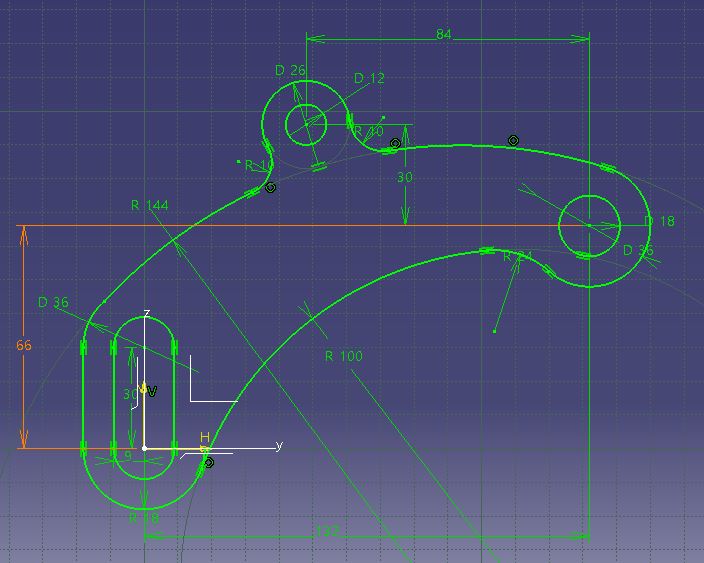

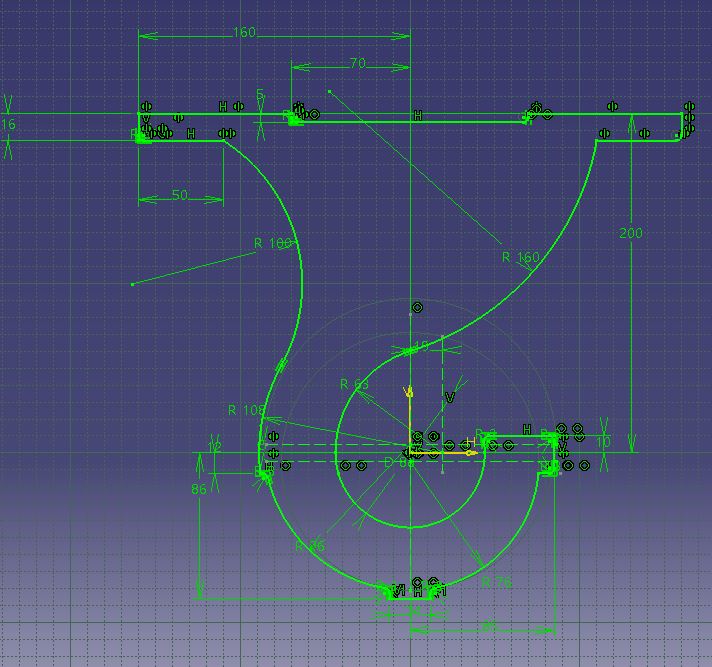

Sketch 예제 7~14
스패너 - 주말과제
TIP
*도면에 적힌 NOTE 부분 잘 살펴보기
* Auto Search 이용
하나의 선 선택후 우클릭 시 맨 하단 ~.object라고 뜨는데 클릭
Auto Search 클릭하면 그 선과 연결된 모든 선 한번에 선택 가능
Mirror시 편리함
