[CATIA] 1. CATIA 정의 및 Interface

CATIA의 정의

CATIA : Computer-graphic Aided Tree-Dimensional Interactive Application

CAD/CAM/CAE software의 대표적인 애플리케이션 프로그램으로서 사용자와 컴퓨터간에

커뮤니케이션이 가능하도록한 Interactive software입니다.







CATIA의 특징

CATIA를 통합 CAD/CAM/CAE솔루션이라 하는 것은 제품의 개념설계부터 구조설계, 가공 및 생간관리까지 부서별에서 전자적으로 사용할 수 있는 제조 산업에 가장 적합한 솔루션을 제공하고 있기 때문입니다.

또한 복잡한 기계가공들의 설계, 디자인, 해석 CAM 데이터의 생성을 용이하게 해주며, 건축분야에서도 다양하게 응용할 수 있는 시스템입니다.







CATIA PROGRAM

- 카티아를 실행하면 기본적으로 Product 모드로 시작된다.

- Assembly Design과 Part Design은 호환이 안되기 때문에 조립품을 만들지 단품을 만들지 정한 뒤에 정확한 실행해야 한다.







*자주사용하는 모드 즐겨찾기에 추가하기

카티아 모드 설정

Tools > Customize..> 왼쪽에서 오른쪽으로 넣으면 끝



- Part Design : 단품이거나 다른 조립품의 시작부품의 설계. sketcher 도구가 이 안에 있음

- Assembly Design : 조립품 만드는 모듈

- Drafting : 도면 만드는 모듈 - 스케치 후

- Generative Shape Design (GSD) : 곡면설계, 추후에 제일 차이가 가장 많이 나는 파트로 생각을 많이 필요로하는 파트라고함



- Generative Sheetmetal Design : 판금설계, 일상생활에 많이 분포되어 있음. 판형태이면서 얇은 금속들

- DMU Kinematics : 운동성 검사. 조림품의 운동성 확인을 할 수 있는 모듈로 동력구동설계에서 필수적인 부분.

- DMU Fitting : 포트폴리오 작성시 일정방향으로 조립 또는 분해시 쓰는 모듈



설정하고 난 뒤 Start 메뉴에서 볼 수 있고, 우측 톱니바퀴 아이콘을 누르면 볼 수 있음

카티아 모드 설정







*AIXS조정하기

카티아 엑시스 설정

- AIXS 모양 변경

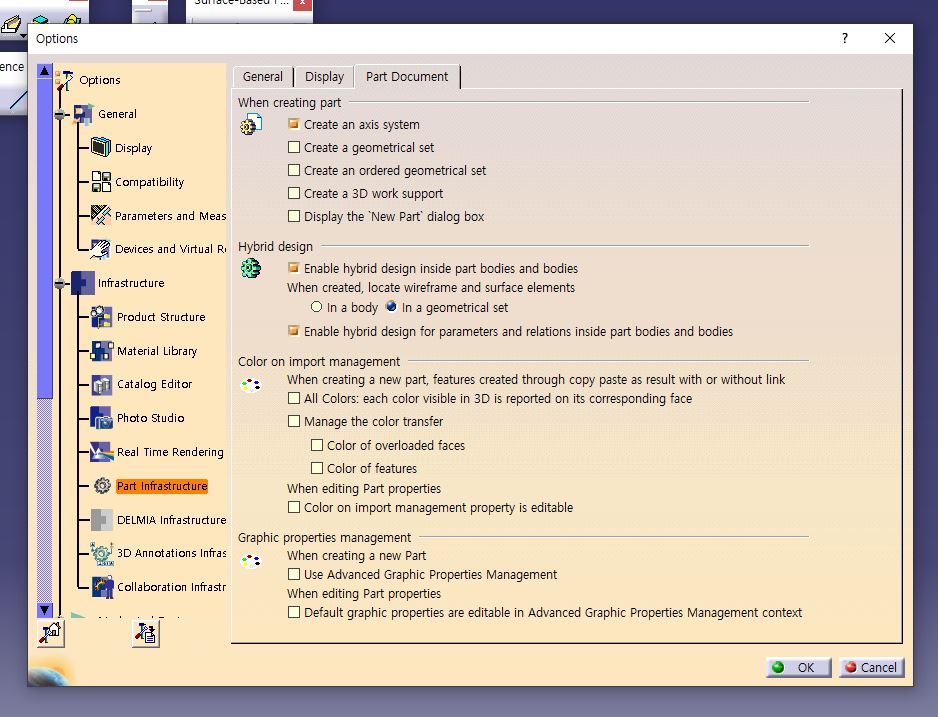

Tools> Options> Infrastructure >Part infrastructure > Part Document

■ Create an axis system 체크하면 Axis 모양변경 가능

카티아 엑시스 설정



체크한뒤 작은 탭 끄고 다시 켜줘야 바뀐거 확인가능함







- AIXS 크기 변경

Tools> Options> Infrastructure >Part infrastructure >Display



Display in Geometry Area - Axis system display size(in mm) - 20정도로 조정

카티아 엑시스 설정
