[CATIA] 35. Part Design Practice / Fillet Option / Profile Definition/ Spring 만들기(GSM) - Helix

Part Design Practice

모델링 전에 Body 생성해서 작업하기

모델링한 부분 외의 Plane, Sketch, Point 등 모델링을 한 뒤에도 보이는 것들은 Geometry Set을 생성해서

그 안에서 관리하기









Fiillet Option

필렛의 다양한 옵션으로 필렛 넣기





Edge(s) to keep

엣지를 크게 넣을 수 없는 상황에서 크게 넣기

모서리를 유지할 부분을 선택하기









가변필렛-Variable Fillet

필렛을 점점 커지게 설정하기

처음 각도 입력 > 끝부분 필렛의 숫자 더블클릭해서 수치 바꾸기



같은 엣지필렛이라고 뜨고 아이콘만 다르기 때문에 구별해야 함

가변필렛의 경우에는 엣지를 따로 구성해야 함









Circular Pattern

중심점이 아닐 경우 해당 객체의 옆면을 선택하면 그 물체의 중심에 엑시스 넣을 수 있음

원일 경우 제일 잘 잡힘

다각형인 경우에는 따로 라인을 잡아서 중심점을 잡아야 함

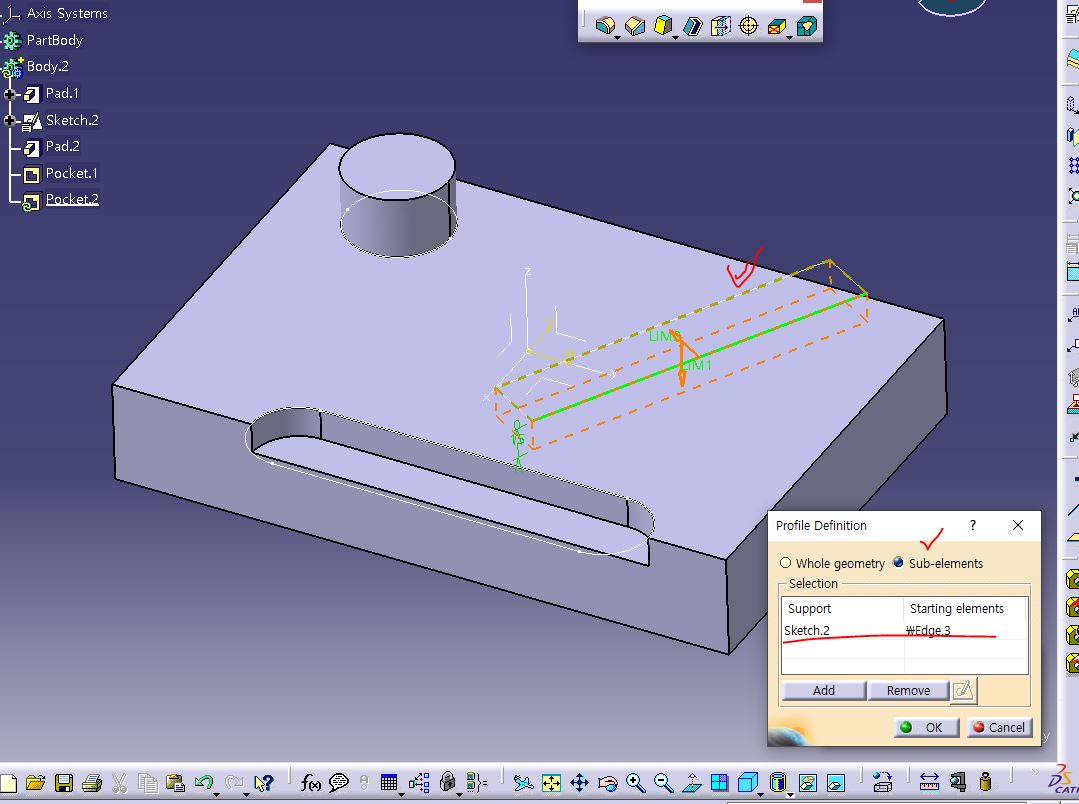

Profile Definition

하나의 스케치 파일에 스케치를 그렸을 때

각 스케치요소를 따로 이용하고 싶을 때

Profile/surface 부분에 우클릭 > Profile Definition > Sub-elements클릭

쓸 스케치 하나 선택 > complex라고 뜸

Pad/ Pocket의 경우 사용 가능하지만

Rib이나 멀티섹션솔리드 같은 다른 툴 사용은 안됨









Rolled Wall

원통 모양의 경우 Rolled Wall 사용

Rolled wall로 만들었을 경우

Flange는 반 나눠서 따로 줘야 함

원통에서 프랜지를 줄 경우에는 반반씩 나눠서 작업해야 함







Hem

Hem도 마찬가지로 적용한 뒤에 함수 클릭해서 수치 변경해야 함

팝업창 > 아니오







Spring 만들기(GSM) - Helix

1.Generative Shape Design 모듈열기

Geometrical Set 하나 생성

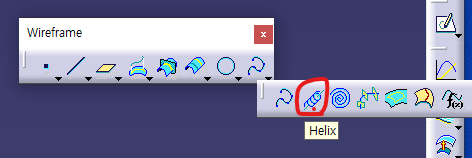

2.Helix 아이콘 클릭





3. Starting Point 정해주기

각 옵션에 맞게 수치 입력

Pitch : 한 바퀴마다 간격

Revolutions : 반복될 회전의 횟수

Axis : 어느 방향을 중심으로 돌지 정해주기

Orientation : 시계/반시계방향 정해주기



4. Sweep으로 스킨 입혀주기

3번째 아이콘 클릭

Center and radius, 스프링의 반지름값 입력





5. 스킨을 솔리드화하기

다시 Part Design 모듈로 돌아간 뒤 Close Surface 아이콘 클릭

Helix 선택

Sweep 선택해 준 뒤 Geometry set 숨겨주면 솔리드만 남음
