[CATIA] 41. Operation - Join, Healing, Trim, Split, Extract, Fillets, Transformations & 예제

Operation





- Join-Healing

  > Join / Healing / Curve Smooth / Surface Simplification / Untrim / Disassemble

- Trim-Split

  > Split / Trim / Sew Surface / Remove Face&Edge

- Extracts

  > Boundary / Extract / Multiple Extract

- Fillets

  > Shape Fillet / Edge Fillet / Styling Fillet / Face-Face Fillet / Tritangent Fillet

- Transformations

  > Translate / Rotate / Symmetry / Scaling / Affinity / Axis To Axis

- Extrapolate

  > Extrapolate / Invert Orientation / Near-Far









Join-Healing

  > Join / Healing / Curve Smooth / Surface Simplification / Untrim / Disassemble



조인과 힐링은 가장 많이 사용하는 툴 중 하나로

사용방법을 잘 익혀두기

선 - Join

면 - Healing





Join

선을 붙힐 때는 Join

연결할 선을 순차적으로 선택하면 맞닿아 있는 선이 합쳐짐





Healing

면을 붙힐 때는 Healing

distance 수치 줄여주면 떨어져 있는 면 겹치게 붙일 수 있음

틈새 메꾸기도 가능

두개에 대한 서페이스는 힐링을 적용하게 되면 자동으로 숨겨짐



두 개의 형체도 붙일 때 Healing 사용

경계가 명확할 경우 특정 부분만 취하는 Operation도 따로 존재

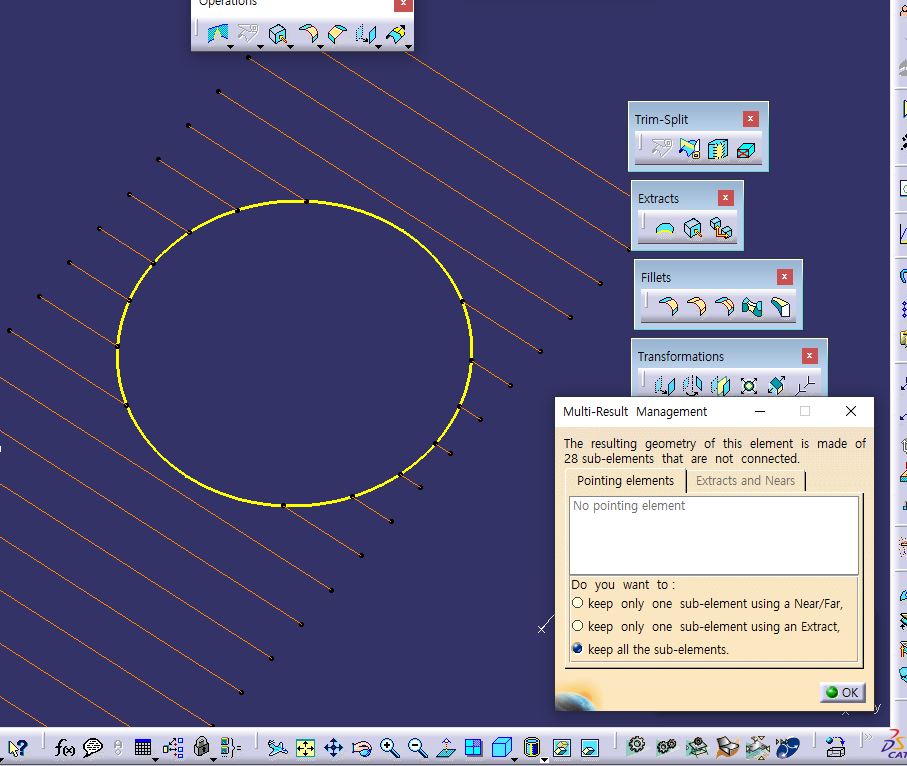

위에서 선택한 Keep all the Sub-elements는 전체다 합치는 옵션



떨어져 있는 면의 경우 간격을 조절하여 붙이기 = Merge





Curve Smooth

커브를 부드럽게 해주는 기능이지만

소수점 자리가 바뀌는 정도로 미세함

잘 사용하지 않음





Untrim

원래모양으로 복원

잘라낸 부분을 복원하는 특징







Disassemble

분해하는 기능

최소 요소로 분해되는 기능

각각 Elements 단위로 분해가 됨











Trim-Split

Operation 명령중에 많이 사용하는 툴 중 하나

 > Split / Trim / Sew Surface / Remove Face&Edge





Split

Other side로 자를 부분 결정하기

스플릿 기능을 적용하더라도 Elements가 숨겨지지는 않음

경계가 명확할 경우에만 적용하기



반대의 경우에는 주변에 영향을 받는 선만 잘라내어 짐





면을 기준으로 자르기도 가능

면대 면으로 자를 때에는 특히 경계가 명확해야 함



*경계가 불명확할 때 작업이 가능하긴 하지만 에러가 나중에 크게 발생할 수 있음

원하는 모양을 내기가 쉽지 않음

임의로 연장선을 카티아에서 그려서 Split 해줌





Trim

작업 후에는 자동으로 숨겨짐

경우의 수가 달라지기 때문에 side 조절로 모양 확인 후 적용







Extracts

  > Boundary / Extract / Multiple Extract

셋다 많이 쓰이고 중요한 기능





Boundary

테두리를 추출하는 기능

추출하는 방식에 따라 특정한 부분만 따는 것이 가능함



면클릭 시 > 테두리 모두 추출가능

Propagation type 속성 선택마다 추출되는 선이 달라짐







Extract

가장 중요한 기능이라고 말할 수 있음

점/선/면 형태 모두 추출 가능함

선택한 Elements에 따라 다 다르고 옵션마다 다름



- 스케치에서 특정 부분만 추출도 가능





Fillets

> Shape Fillet / Edge Fillet / Styling Fillet / Face-Face Fillet / Tritangent Fillet

Edge Fillet만 알고 있어도 괜찮음

필렛과 같은 기능을 함



속성창 확장 시키면 특정 면까지만 에지를 줄 수 있음

플레인을 하나 생성 해줘야 리밋트 선택 가능함



필렛을 줄 모서리가 필렛값보다 작은 경우에는 유지할 모서리 선택하면

에러가 나지 않고 큰 필렛 값을 줄 수 있음

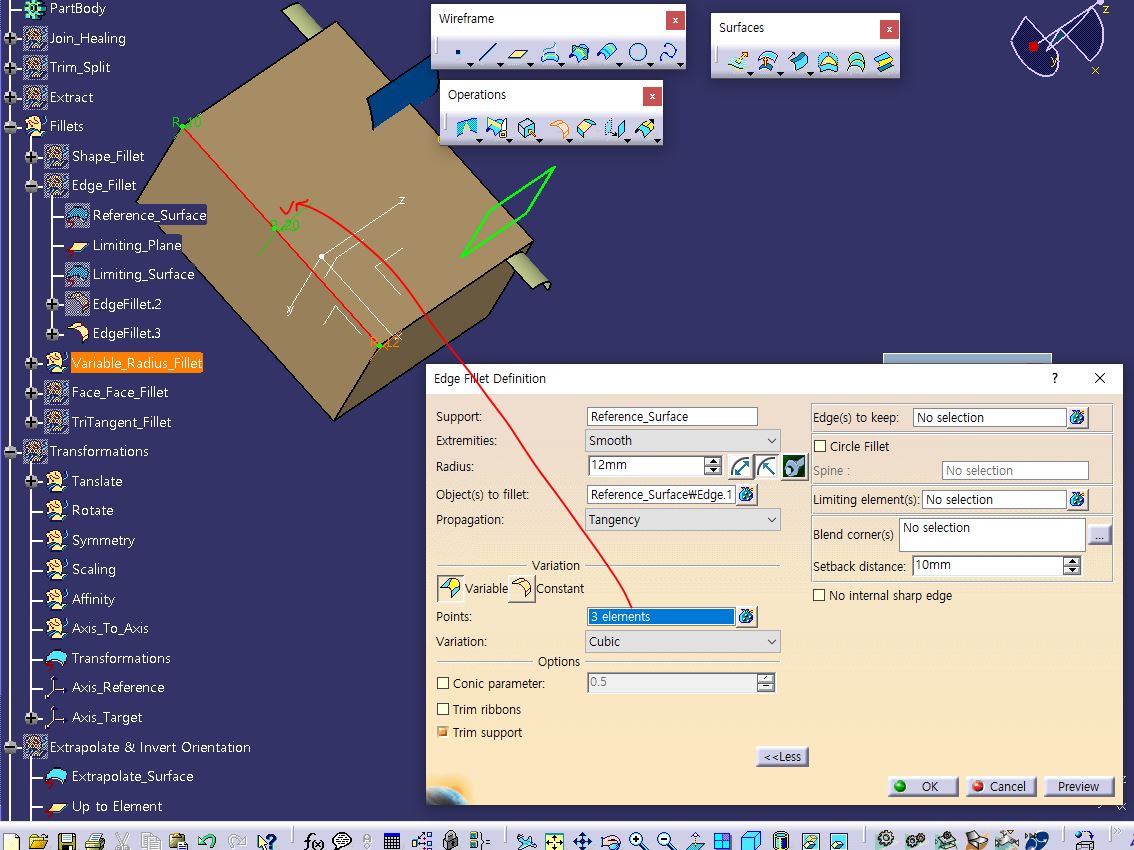

Edge Fillet - Definition

가변 필렛 아이콘 클릭 후

Elements 클릭하고 선 위의 임의의 지점 클릭 후

R값 나와있는 숫자 더블클릭해서 수치 수정







Champer

파트디자인에서 썼던 기능 와 마찬가지로 같음

길이*길이로도 많이 사용됨







Transformations

대부분 Part design에서 썼던 Transformation 기능과 동일



Symmetry

파트에서의 미러와 같은 기능

복사한 개체가 없어지지 않음

최종 결과물에만 적용하기





Affinity

줄이거나 늘이기

1 = 원래크기

1> 작게 줄이기

1 < 크게 늘이기

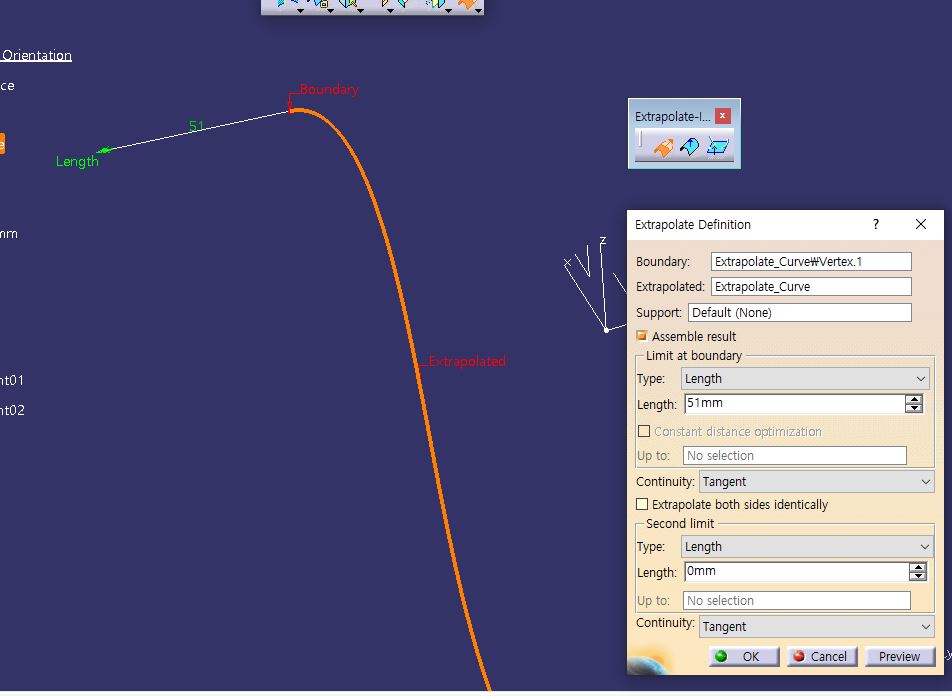

Extrapolate

특정 방향으로 길이 조절 할 수 있는 기능

연장하는 기능

Boundary 우클릭 후 Create Boundary 클릭 연장할 에지 클릭 후 >

propagation type 중 맞는 타입 선택

연장할 만큼 수치 입력

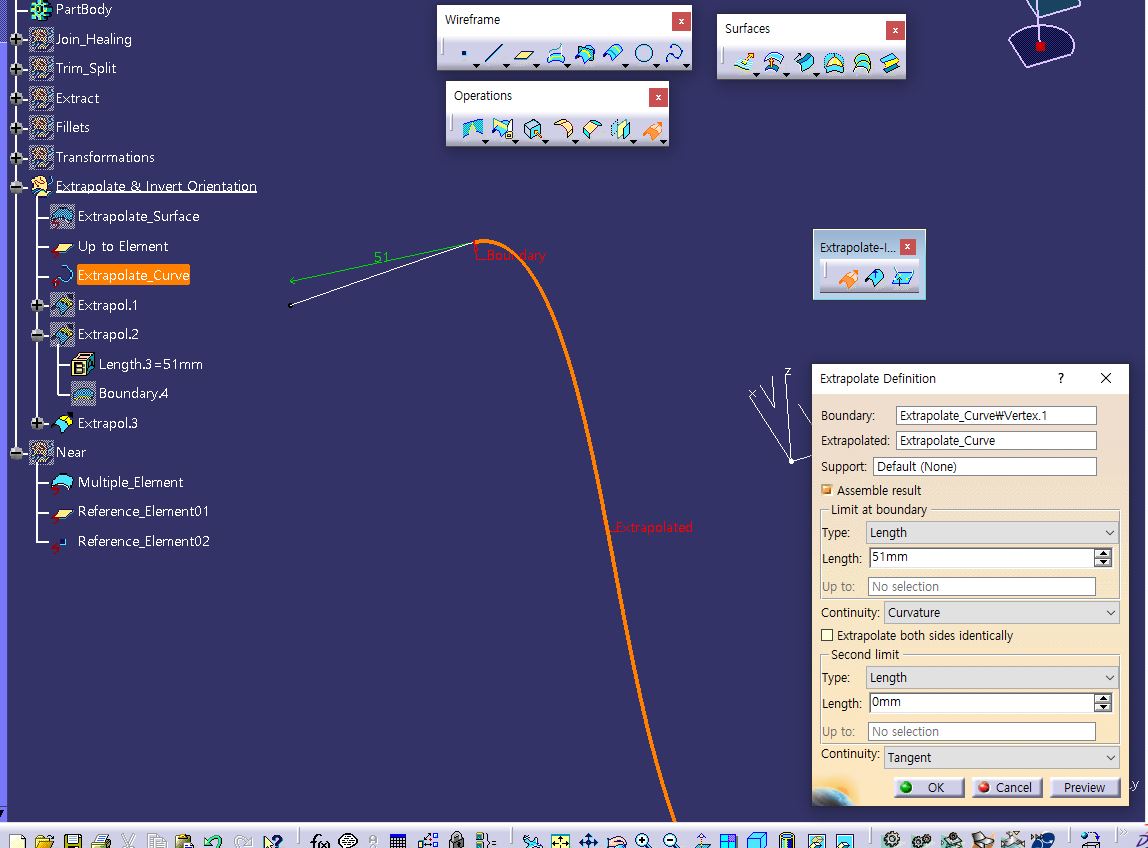

Continuity는 Curvature이 많이 사용됨

탄젠시는 커브에 탄젠시 되도록 연장시키는 옵션







Surface 예제

면생성은 Surface에 있음

회전이나 구, 실린더 모양이 아닌 경우 Wireframe의 메뉴를 활용하거나 스케치를 한 뒤에 Extrude 주면 Surface 생성가능

Trim은 최대한 1대 1로 진행하는 게 좋음

나중에 수정하기 어려움

파트디자인으로도 만들 수 있는 부품이지만 조금 더 편하게 작업할 수 있는 모듈 이용하기

다양한 도면으로 방법생각해 보는 연습 필요
