[CATIA] 20. Part Design & Drafting

Drafting으로 도면 내리기



Part Design으로 형상을 만들어 Drafting으로 도면 내리는 연습하기

처음 작업을 할때 기본 Part Body에 작업하는 것이 아니라

Body를 하나 추가한 뒤 거기에 작업을 하는 것이 좋음

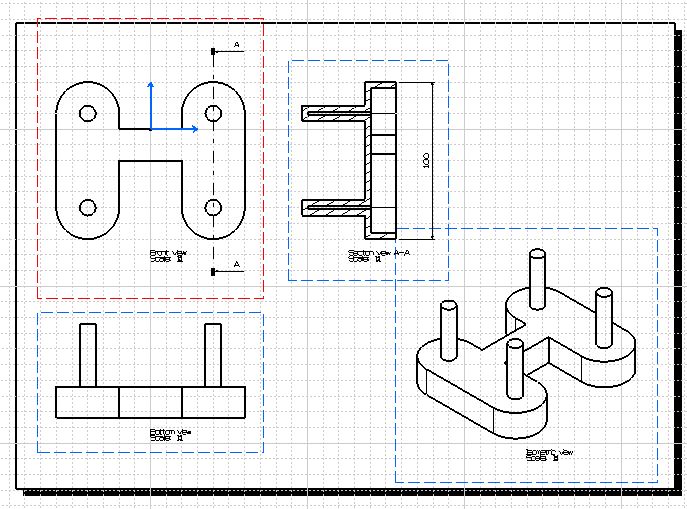

도면 Drafting 시 프론트뷰 잘 잡은뒤

프로젝션 뷰 활용해서 도면 배치









각도가 들어간 Plane

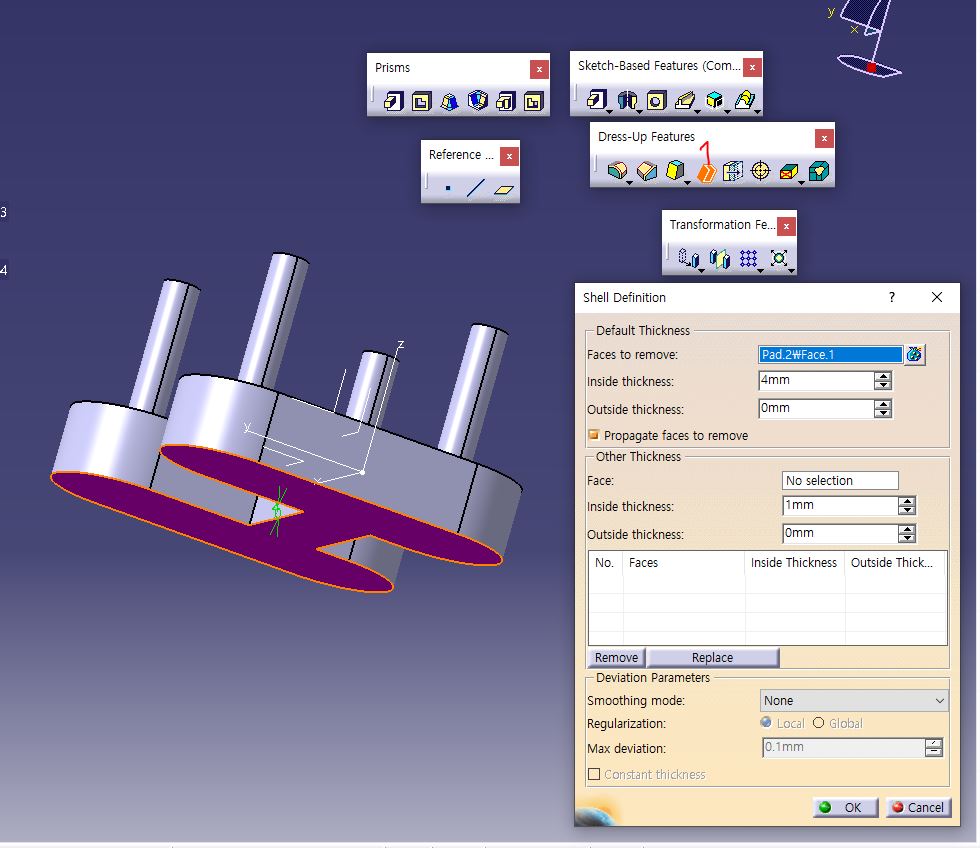

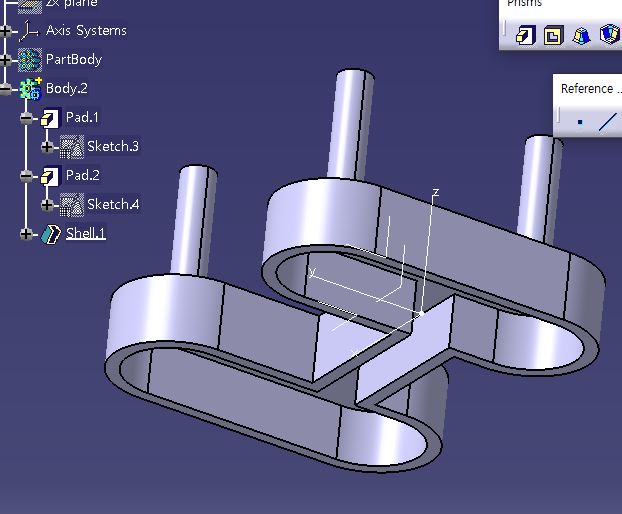

Shell을 이용한 모델링

Shell은 미리보기가 없음





Project 3D Elements 사용

곡면의 경우 끝점과 거리나 값을 찾는 것이 어렵기 때문에 잘 사용해야함











*많이 사용하는 Plane

Offset from plane

Angle/Nomal to plane - 엑시스를 중심으로 특정각도의 플레인을 만드는 경우

Normal to curve - 곡선이나 직선상에 플레인을 만드는 경우

Tangent to surface

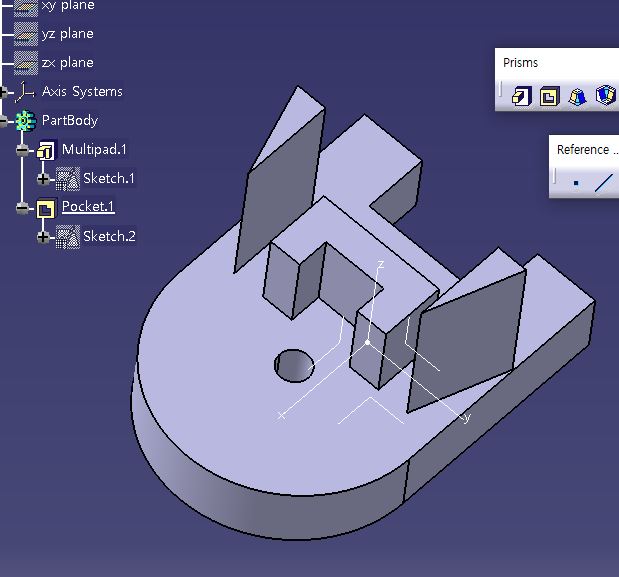

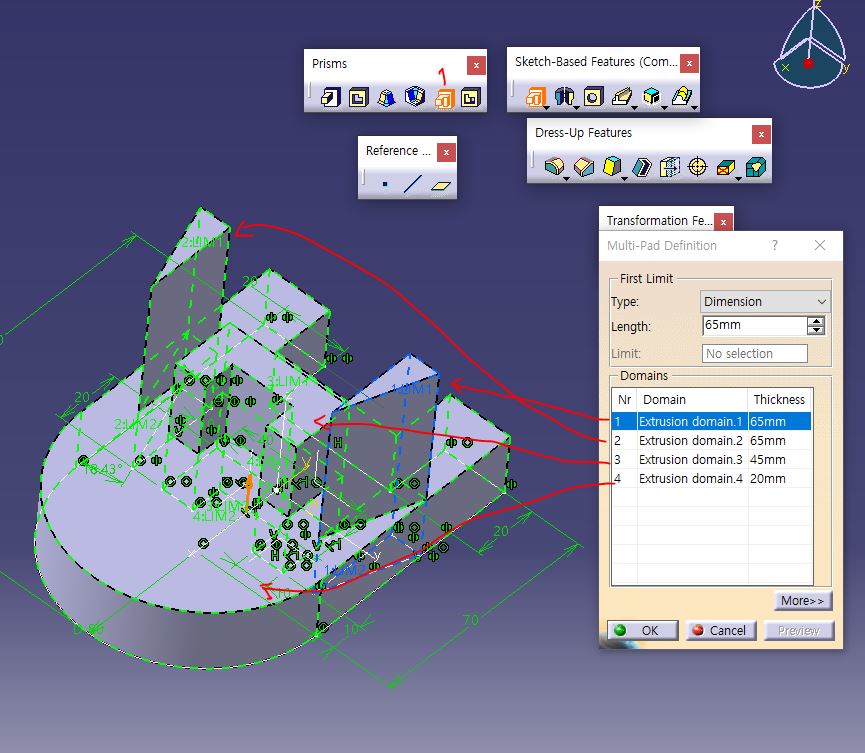

*Multi Pad

스케치가 겹쳐지면 생성 안됨

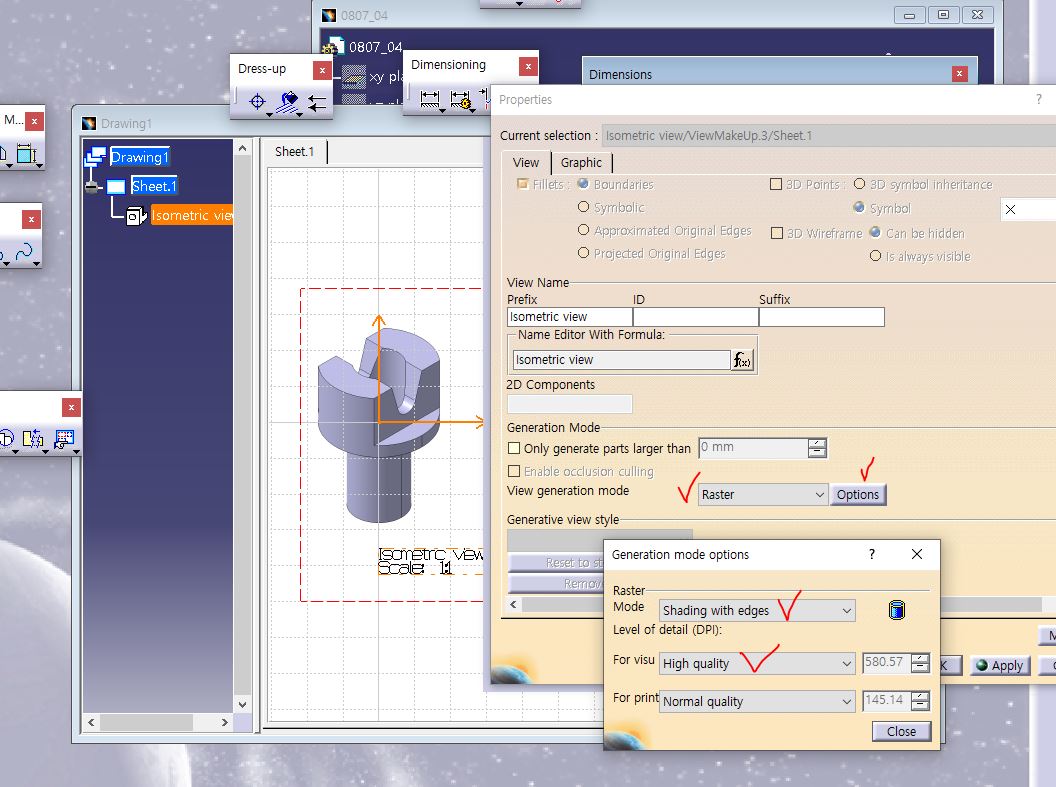

*드래프팅시 아이소메트릭 뷰에서 색상이나 쉐이딩 넣어서 표현하기

Isometric View 우클릭

Properties

View : 3D color 체크, Raster > opiton

shading with edges 선택

High quality 선택



도면에서도 색과 그림자 있는 아이소메트릭뷰 삽입가능
