[CATIA] 19. HOLE, Patterns-User Pattern

Part Design Practice

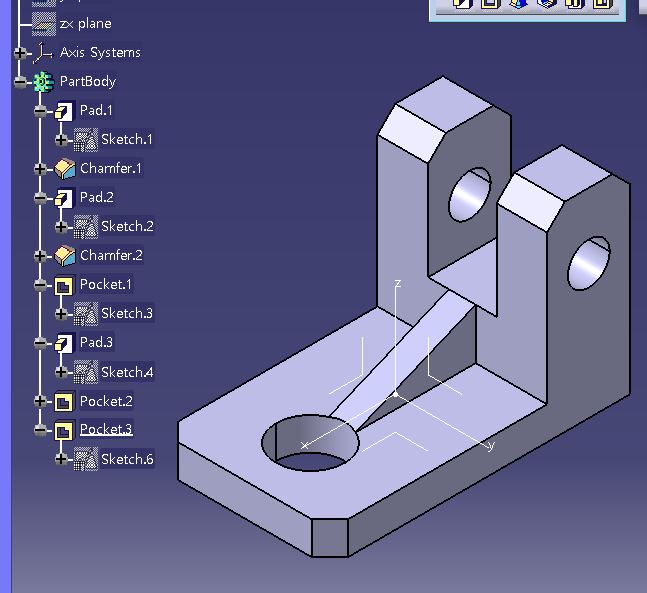

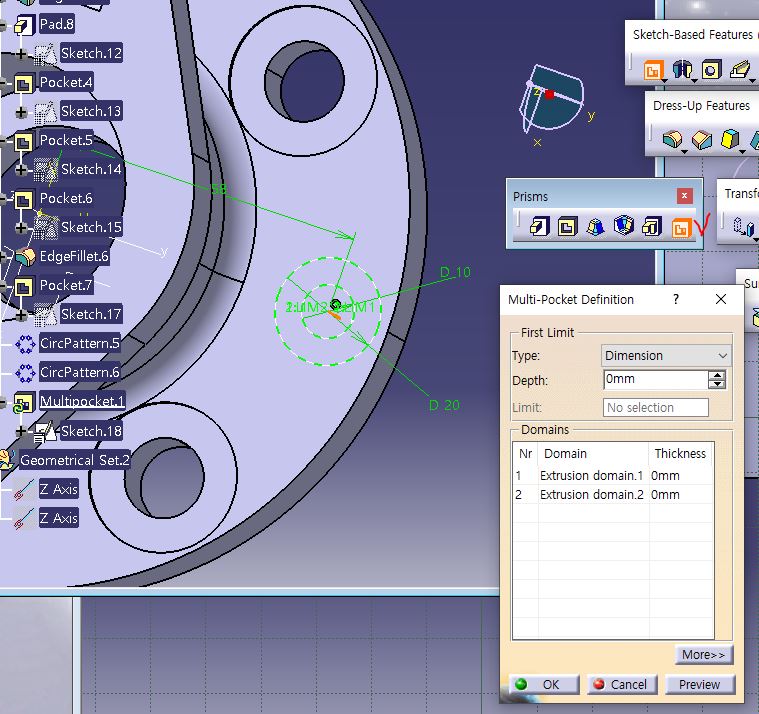

Muti-pocket

두개의 스케치로 각기 다른 깊이로 구멍 뚫기 가능

스케치 두개이상 그린뒤

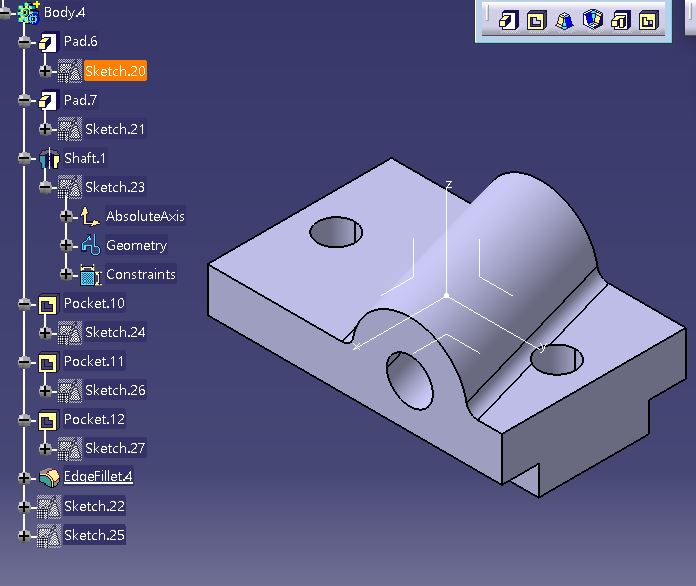

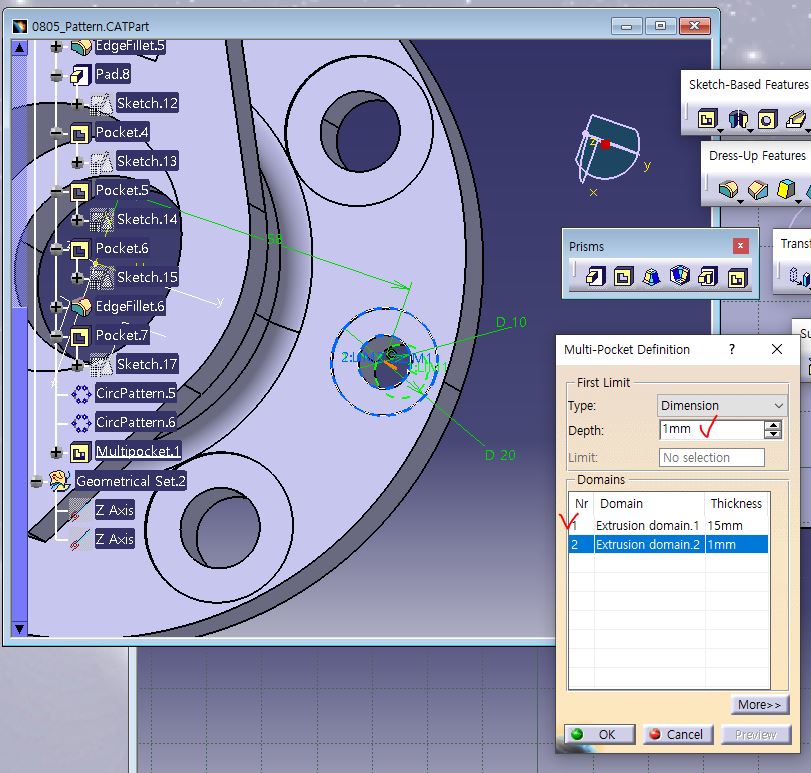

1번 클릭 후 > Depth 에 원하는 값 입력

순차적으로 클릭 후 수치 입력



*하지만 멀티포켓은 패턴 적용이 안됨







HOLE

중심선택

시작될 면 선택

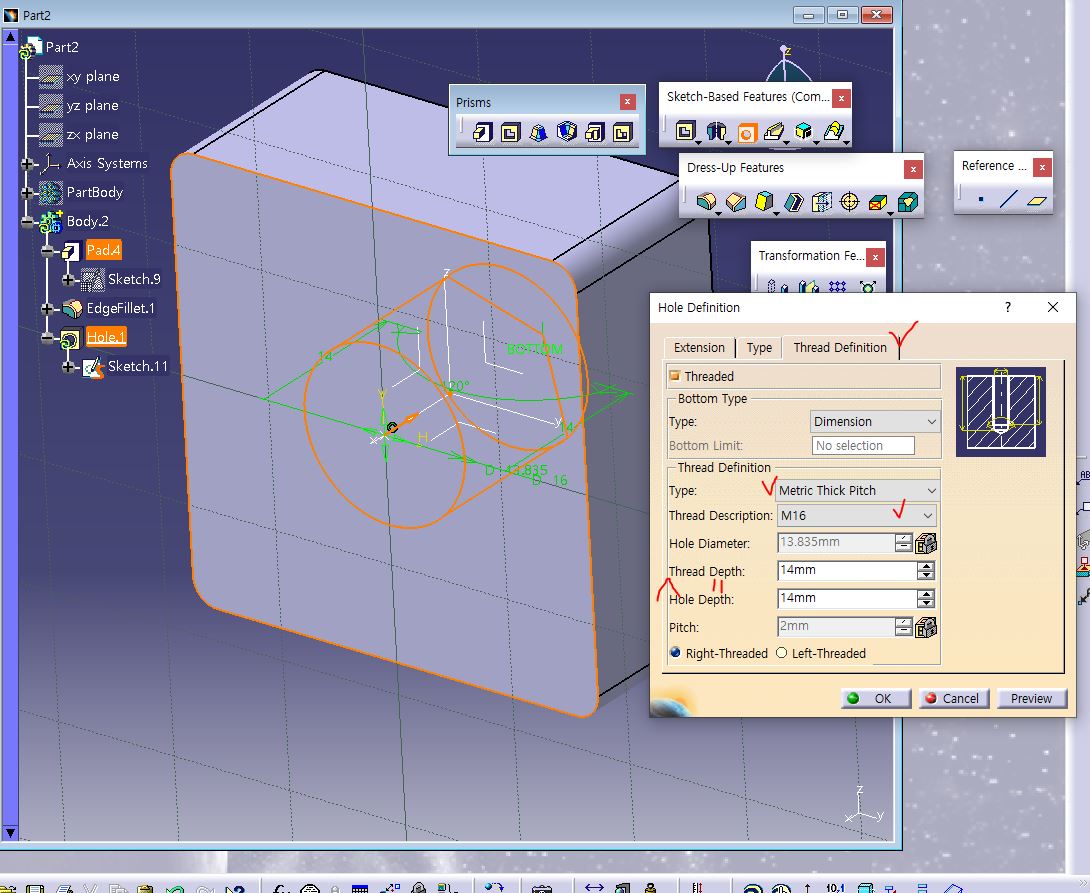

M16 나사산 홀 뚫기

Thread depth< Hole Depth 관계를 유지해야 정상적으로 홀이 뚫림



중심이나 축을 벗어난 곳에 홀을 뚫어야 할때에는

Geometry set을 생성한 뒤 스케치를 만들어서 포인트관리를 따로 해주는 것이 좋음







- Pattern Practice

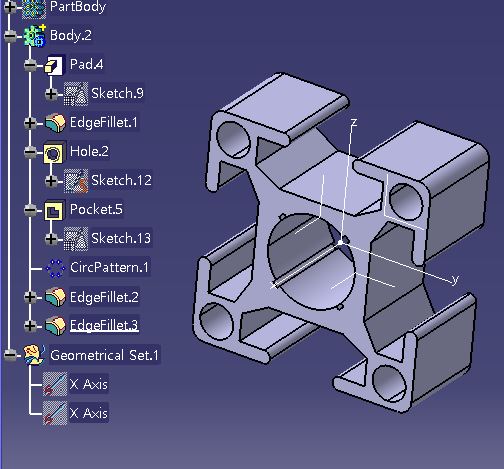

*Circular Pattern 사용

1/4부분만 스케치해서 돌리는 방법

4부분 중 한부분의 구멍을 뚫고나서 서클패턴 사용

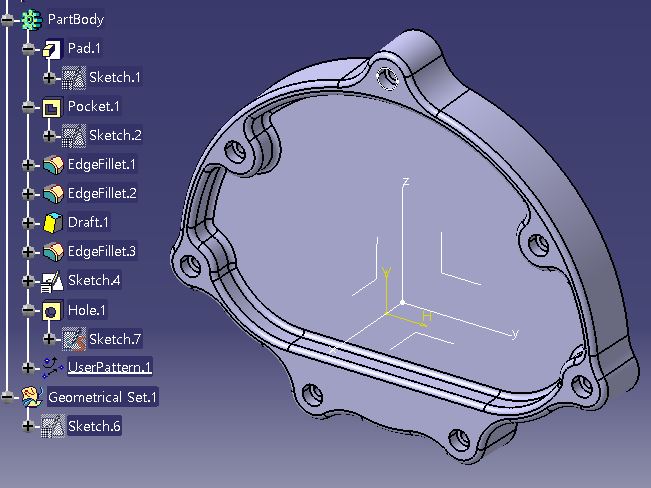

*User Pattern 사용

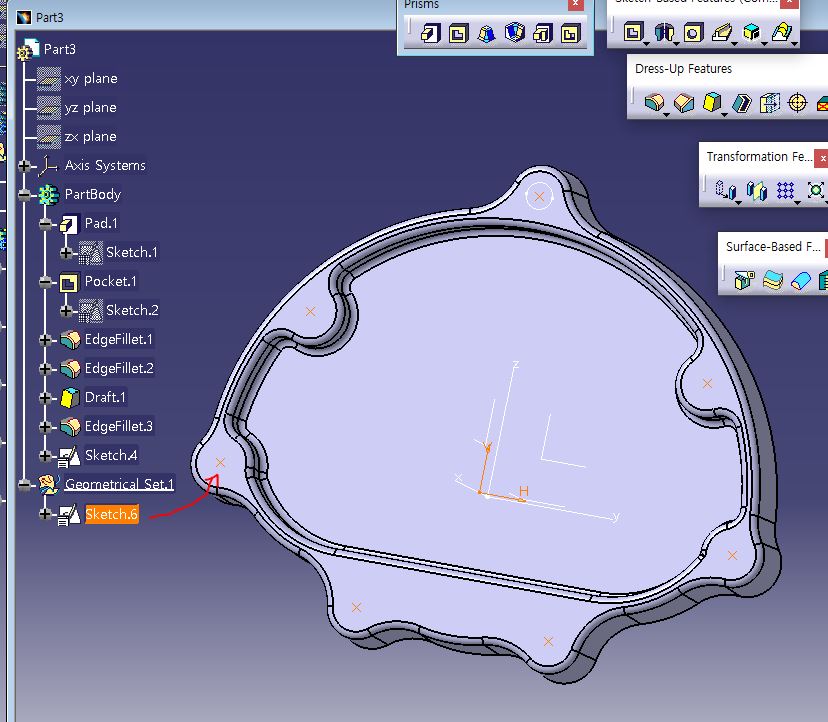

Geometry set 생성해서

스케치 복사나 새로 만들어서 Point 체크하기

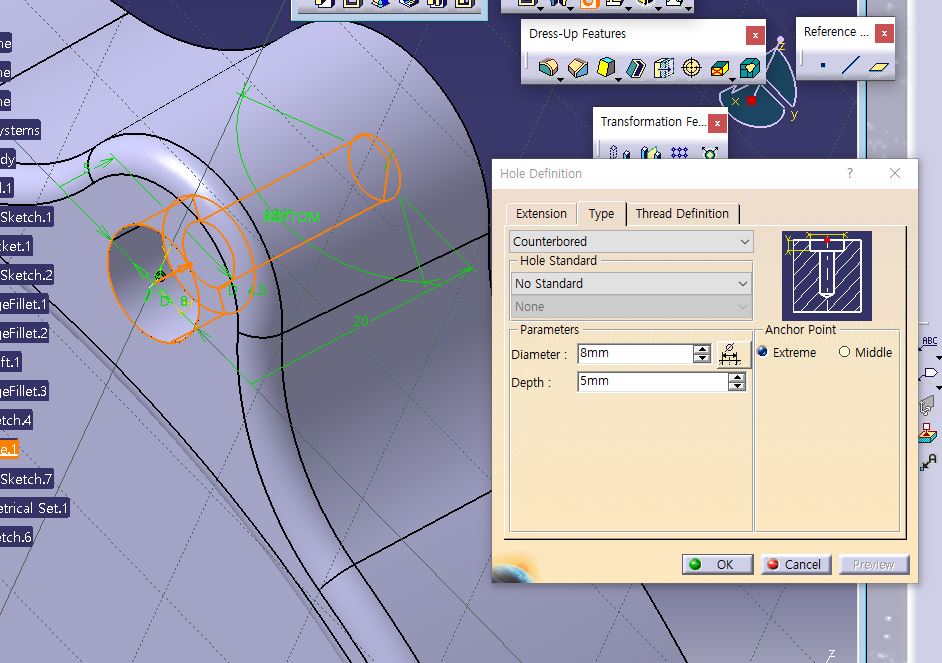

홀의 카운터 보를 쓸때에는 화면에 떠있는 수치를 더블클릭해서 고치는 것이 좋음

포인트를 찍어둔 스케치를 Positions에 지정하면 원하는 위치에 HOLE이나 Pocket 복사 가능







*Muti-sections Solid

Closing Point 우클릭> Replace 옮길 포인트 클릭

원은 클로징 포인트를 옮길수 없음

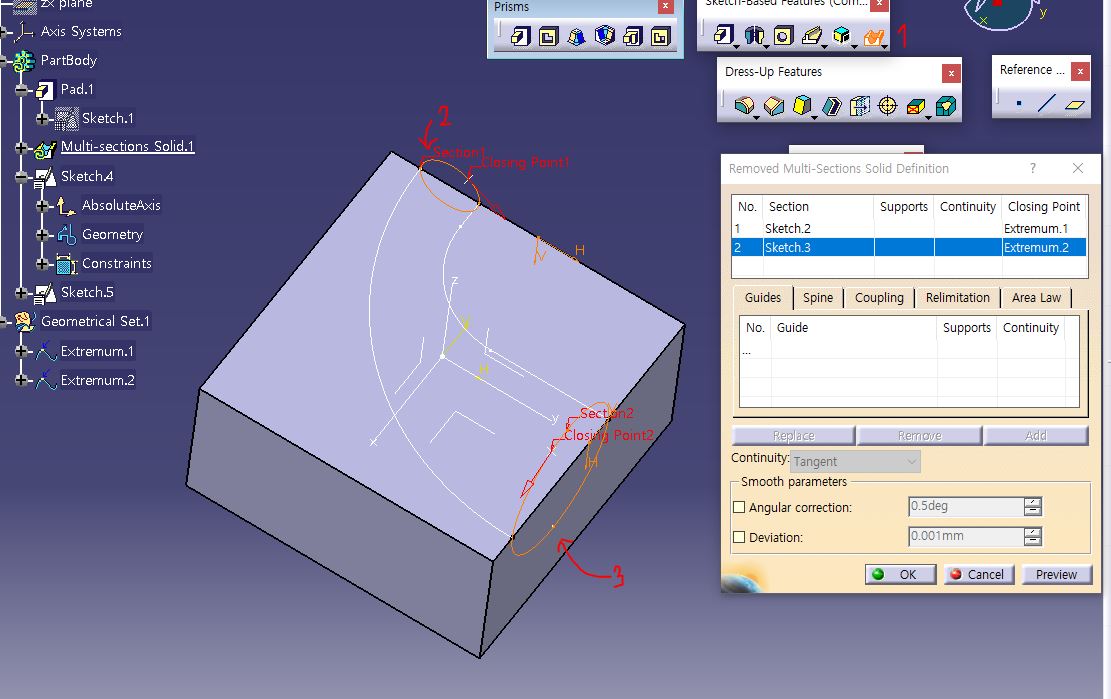

*Remove Muti-sections Solid

 순차적으로 클릭 > 클로징 포인트 조절해야함

가이드가 2개 이상일 경우에는 가이드에 커서를 놓은 뒤

Add 버튼 클릭 후 다른 가이드 스케치 클릭

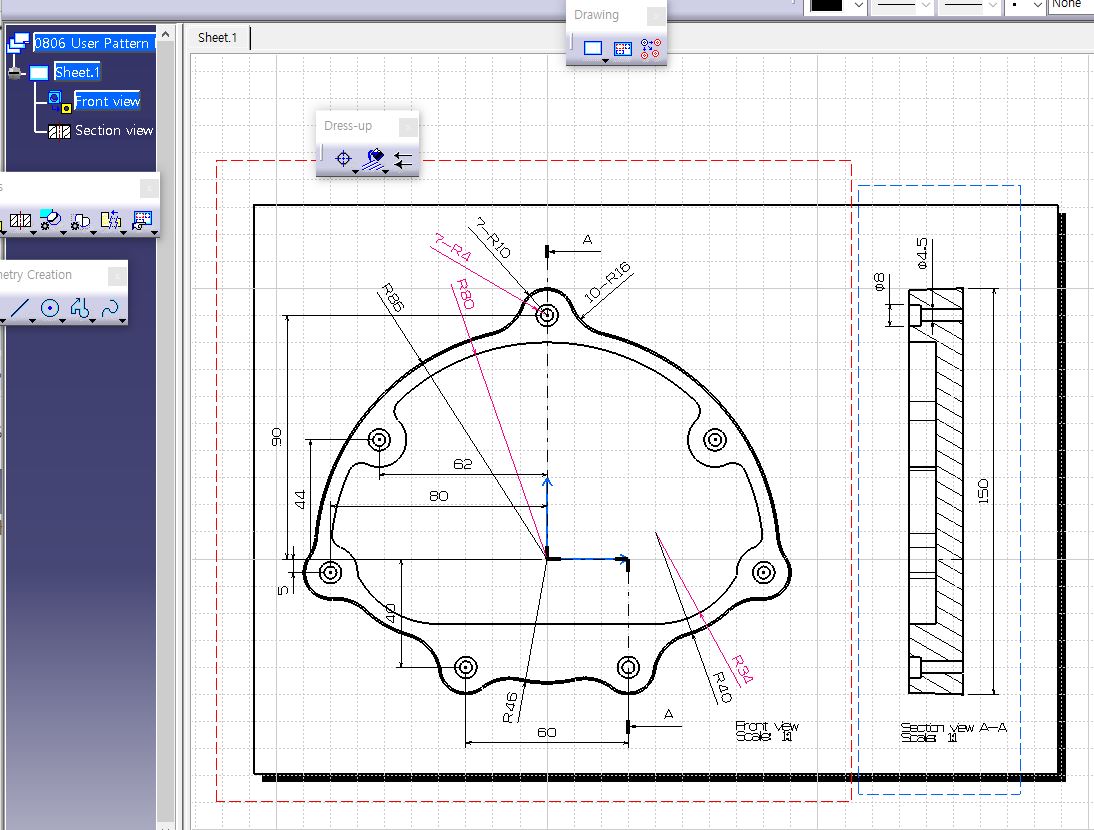

*만들었던 object를 Drafting으로 도면 내리기

> 10개 이상 드래프팅 연습필요



Drafting 시 Section View 만들때

섹션뷰 클릭> 기준선 그리기

금지 표시 나올때 더블클릭 한 뒤

왼쪽으로 나오면 왼쪽에서 바라본 뷰

오른쪽으로 나오면 오른쪽에서 바라본 뷰 나옴



*3D 형상 고치고 난 뒤 도면 반영하기

최상위 노드 Drawing 우클릭하면

Update Selection 클릭하면 바뀌는대로 도면에 반영됨
