일정한 패턴의 2D Sketch Practice
일정한 패턴의 2D Sketch 연습
치수를 주지 않고도 종속시키기
예제 도면 연습

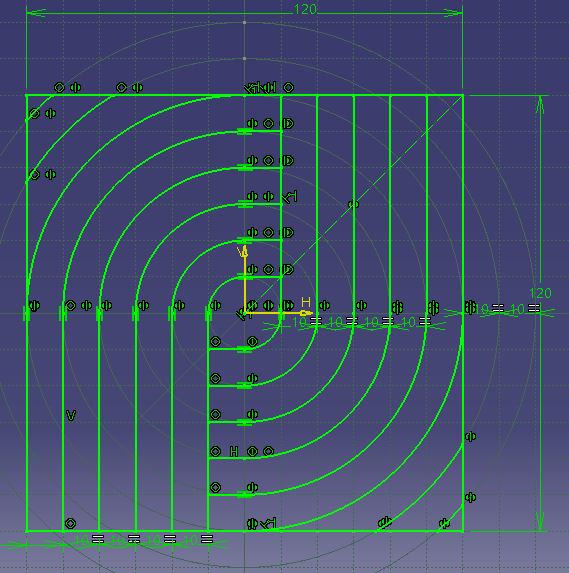

일정한패턴의 도면 연습
- Edit Fomula : 치수 통합
여러군데에 동일한 치수가 있을 경우
한 군데의 치수만 바꿔도 바뀔수 있도록 제도하는방법
*기준이 될 각도 정하기
치수 더블클릭 후 치수에 우클릭 > Edit Fomula > 기준이 될 각도 클릭
Edit Fomula 안뜨는 경우 치수 우클릭> 제일 하단 Object로 들어가면 Edit Fomula 선택 후 적용
팝업창
예 > 포뮬라 트리 생김
아니오 > 포뮬라 트리 안생김

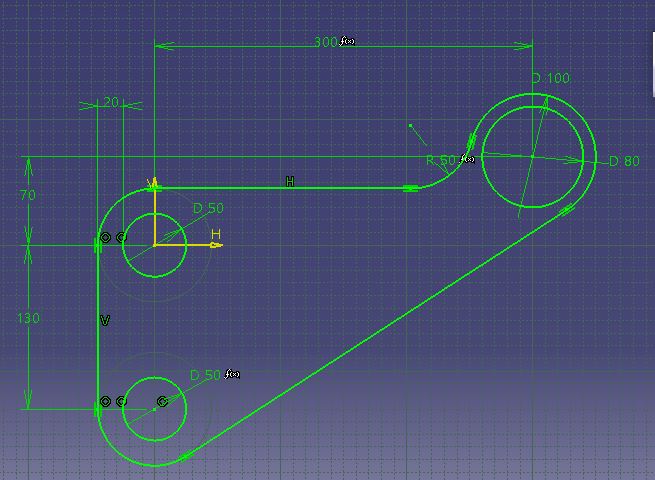

치수 합산의 경우
C= A+B+100
으로 할 경우
**단위 꼭 붙여줘야함!!!!
1 더블클릭 후 Edit Fomula or 치수 우클릭 후 Edit Fomula
2번 클릭 + 기호 3번클릭
+ 100mm 단위까지 입력해주기
포뮬라가 적용되면 흰색 작은 글씨로 f(x)가 뜸
*치수통합연습
2D Sketch Practice
