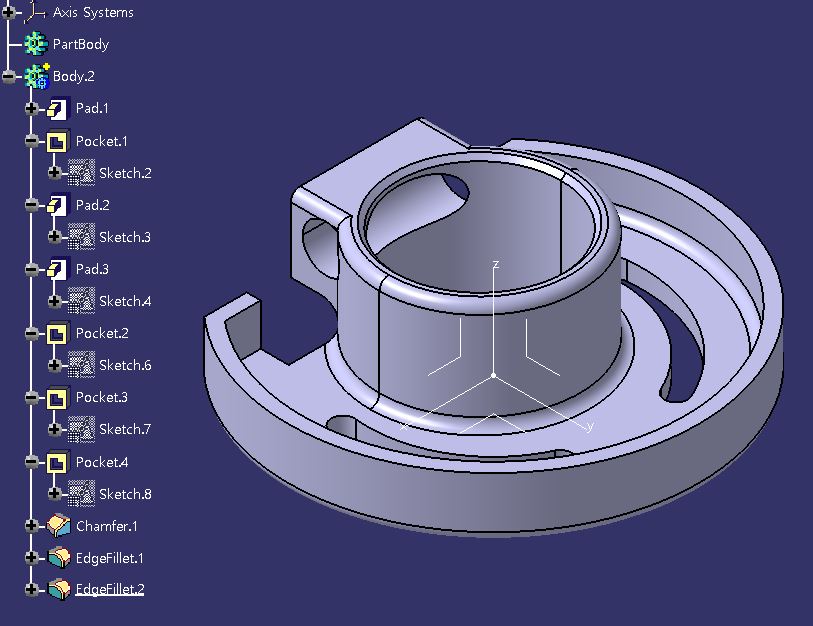

Part Design Modeling Practice

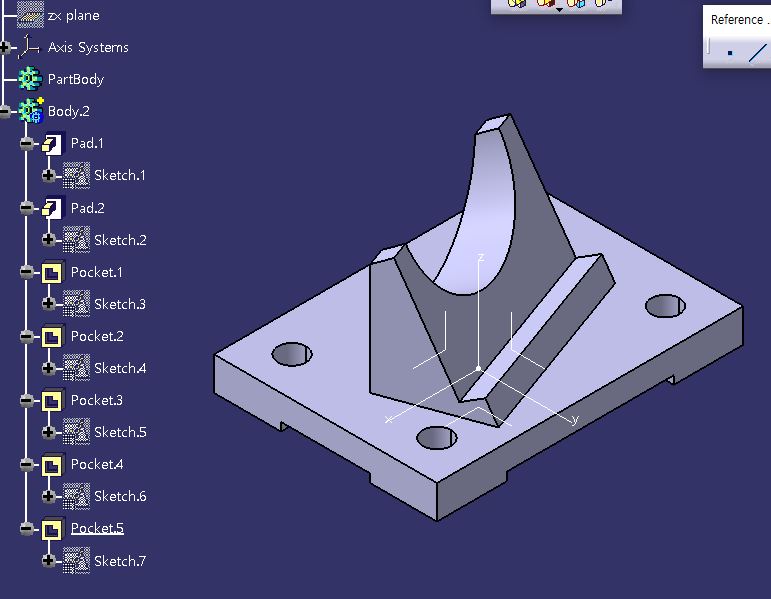

Plane을 이용해 사선으로 Pocket 넣기
Positionde Sketch> Bary Center이용해서 면의 중심에서 스케치 하기
같은 값의 필렛이나 챔버는 추가시켜주기
트리관리 필수
Union Trim사용시 바디분리해줘야 가능
각 파트마다 분리해서 작업해 줘야함

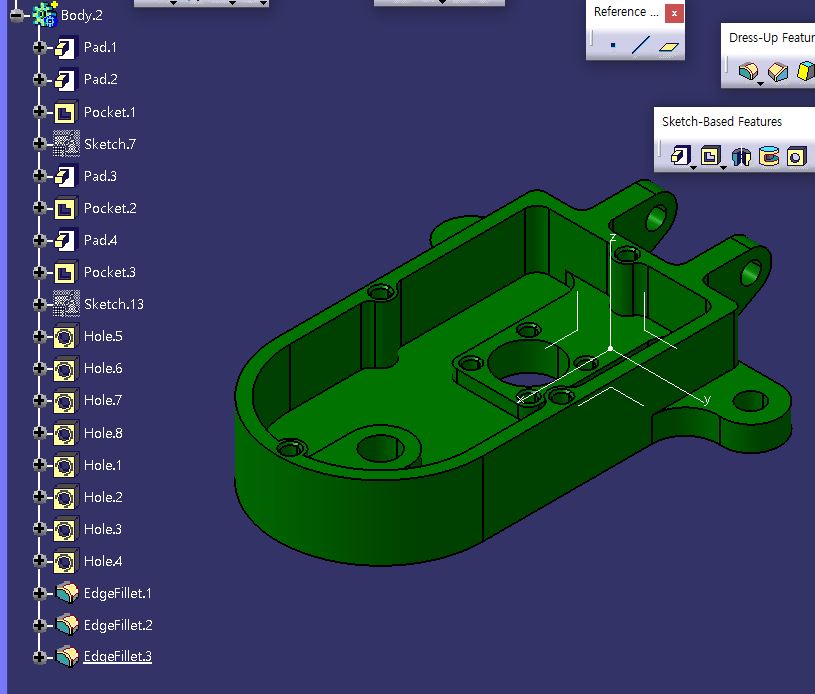

*HOLE 도면 표시 의미
4HOLES DRILL 3.46/3.2x9 DEEP
TAP M4 x 0.5 X 6 DEEP CSK Φ4.5X 90˚
3.46사이즈 홀 4개 깊이 9
3.2사이즈 홀 4개 깊이 9
> 총 8개 HOLE 작업해야함
Countersunk >0.5 깊이만큼 90도
Metric Thick Pitch 선택 후 M4선택
수치조정시 No standard 재선택 후 수치 조절
* 동력장치 원리
- 흡입
- 압축
- 폭발
- 배기
