Assembly Design
Assembly Design이라고 어셈블리모듈에서 시작하지 않음
Part Design에서 단품 하나 하나를 만들어서 각각 저장한 뒤
한 폴더에 넣은 후
어셈블리 모듈을 실행하고 나서 거기서 조립함

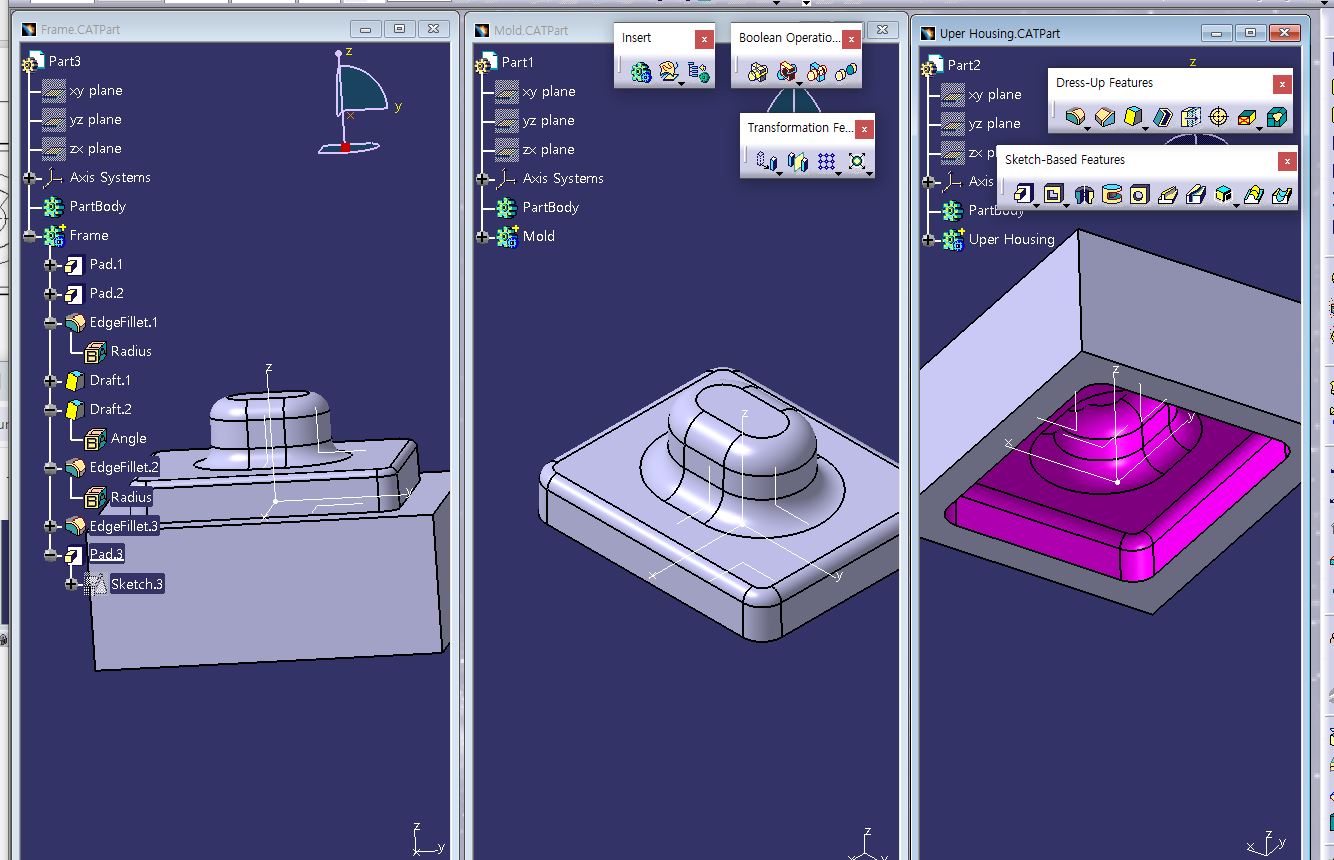

1. 파트디자인으로 각 제품을 만들어서 저장
2. Assembly 저장

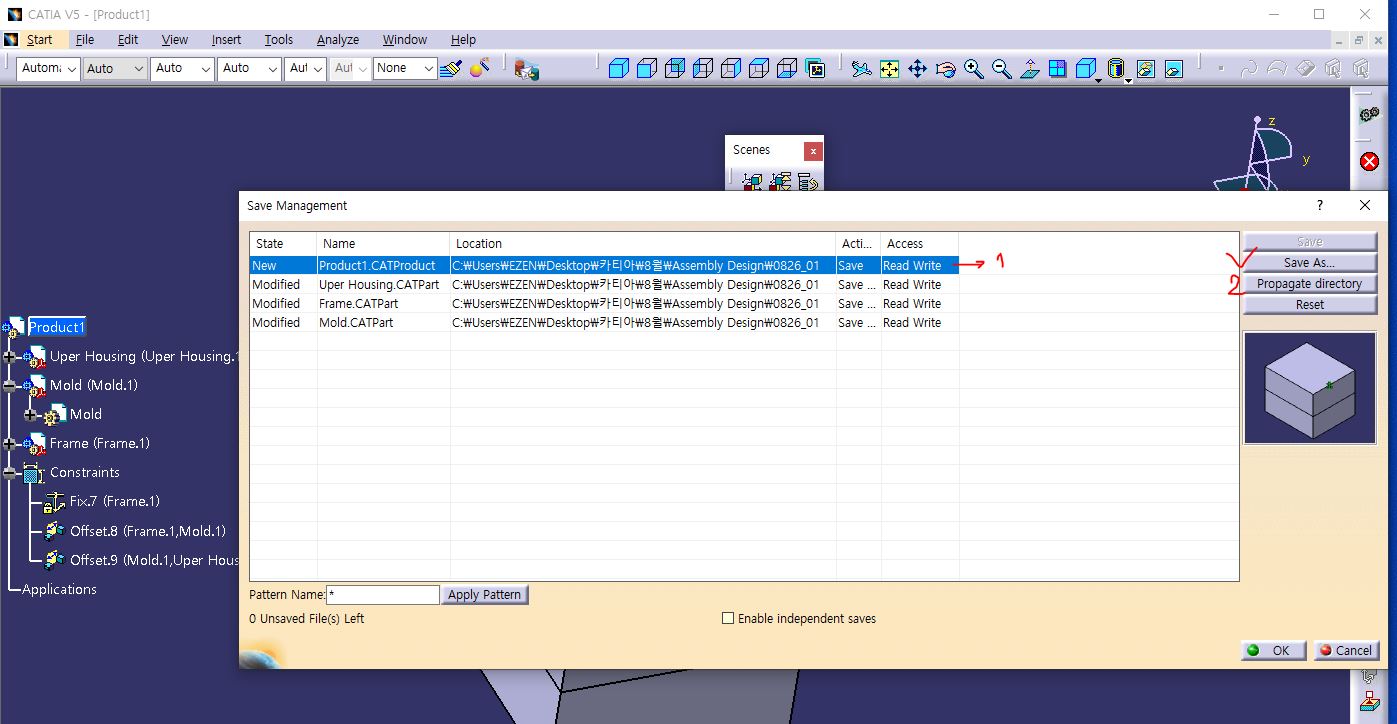

file > Save Management
Save as로 한 폴더에 저장

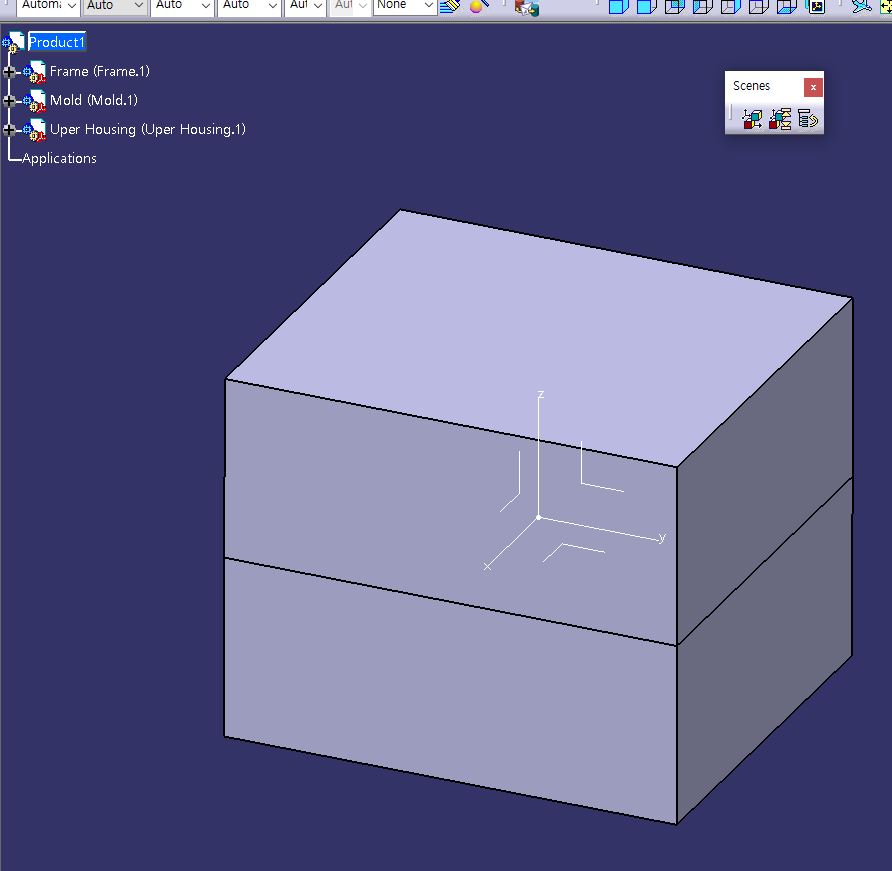

3. Assembly Module 실행
만든 각 부품을 어셈블리 파일로 옮기기
부품 수가 적을 경우에는 드래그 가능

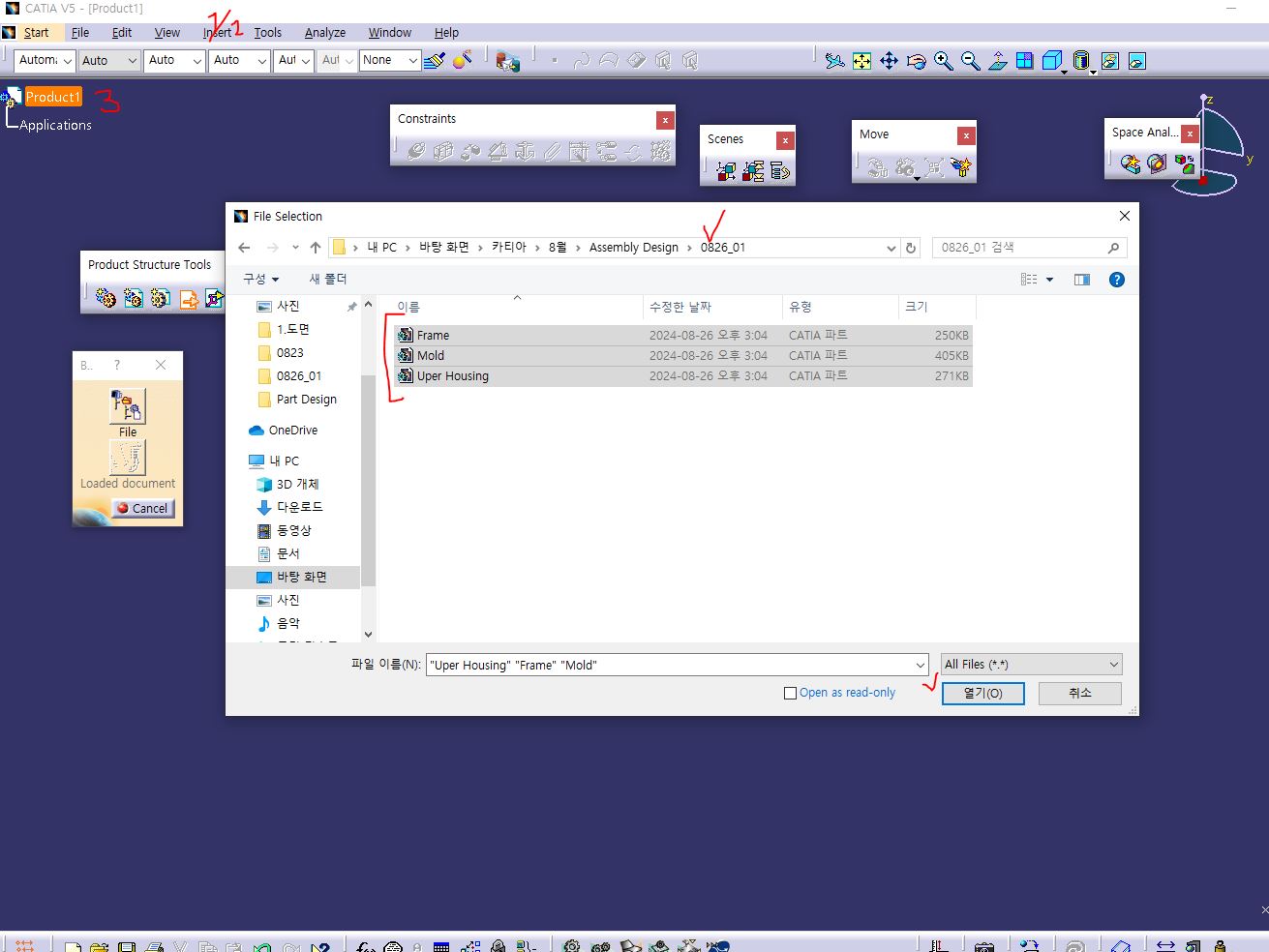

Insert > Existing Component > Product 클릭 > 폴더 선택 후 넣을 부품들 선택

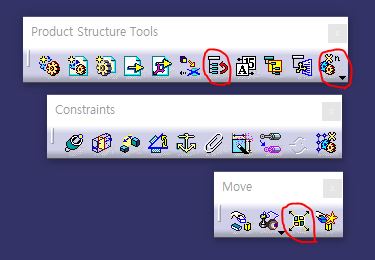

Assembly Design Tools

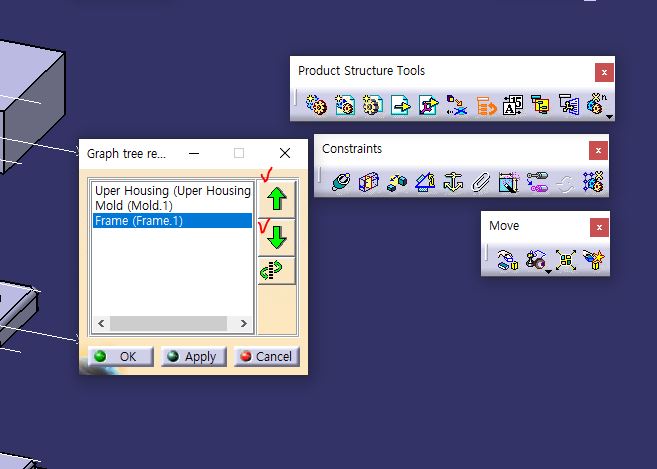

- Graph Tree Reordering
트리 정리하는 툴
화살표 클릭으로 순서 배치 가능
- Fast Multi Instantiation
어셈블리의 패턴 기능
- Explode : 단품들을 퍼트리는 기능

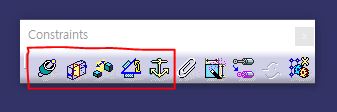

Assembly Design : Constraints
Coincidence Constraint
Contact Constraint
제한적으로 사용, 대부분 Offset Constraint로 대체 가능

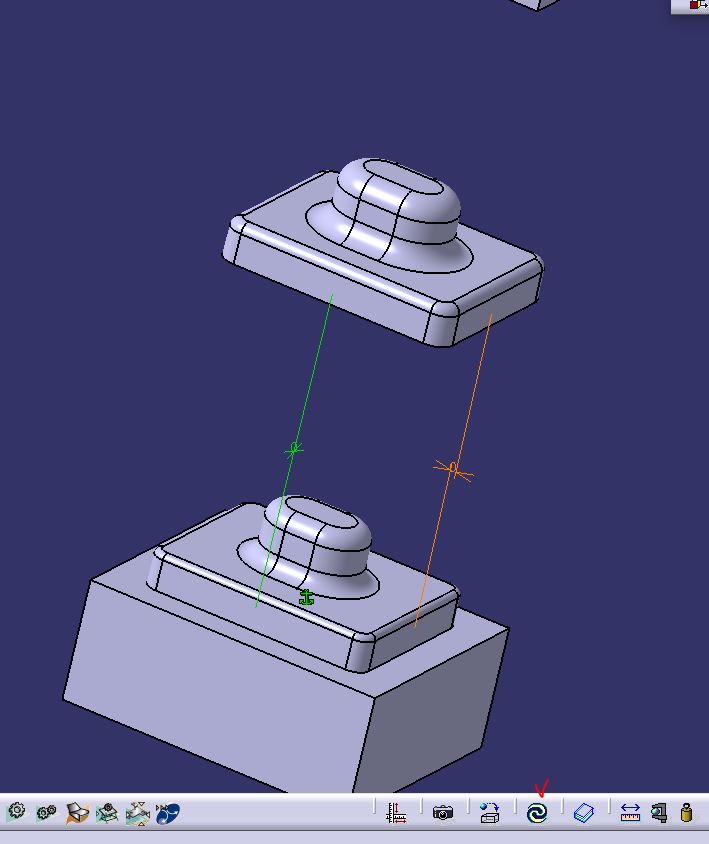

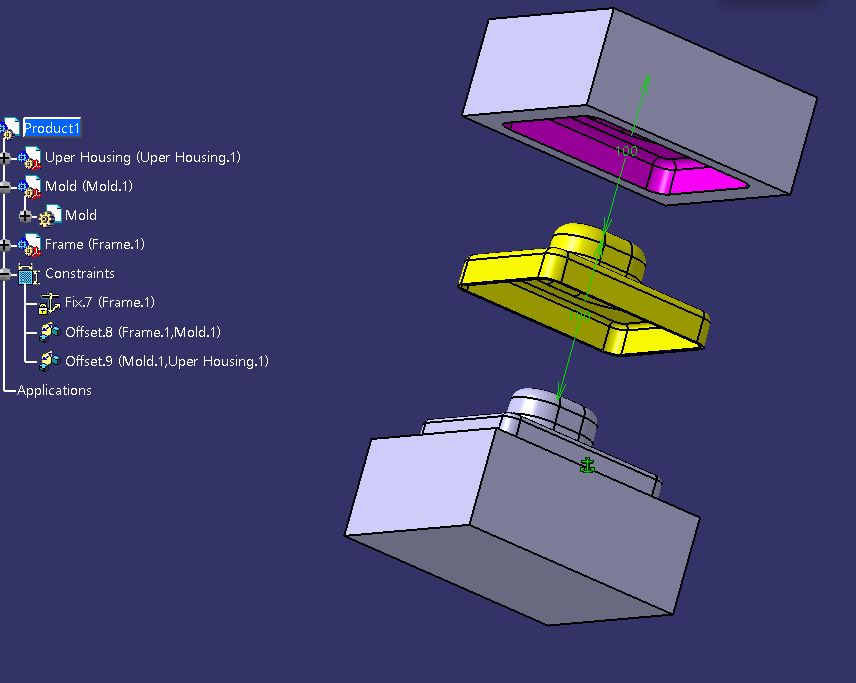

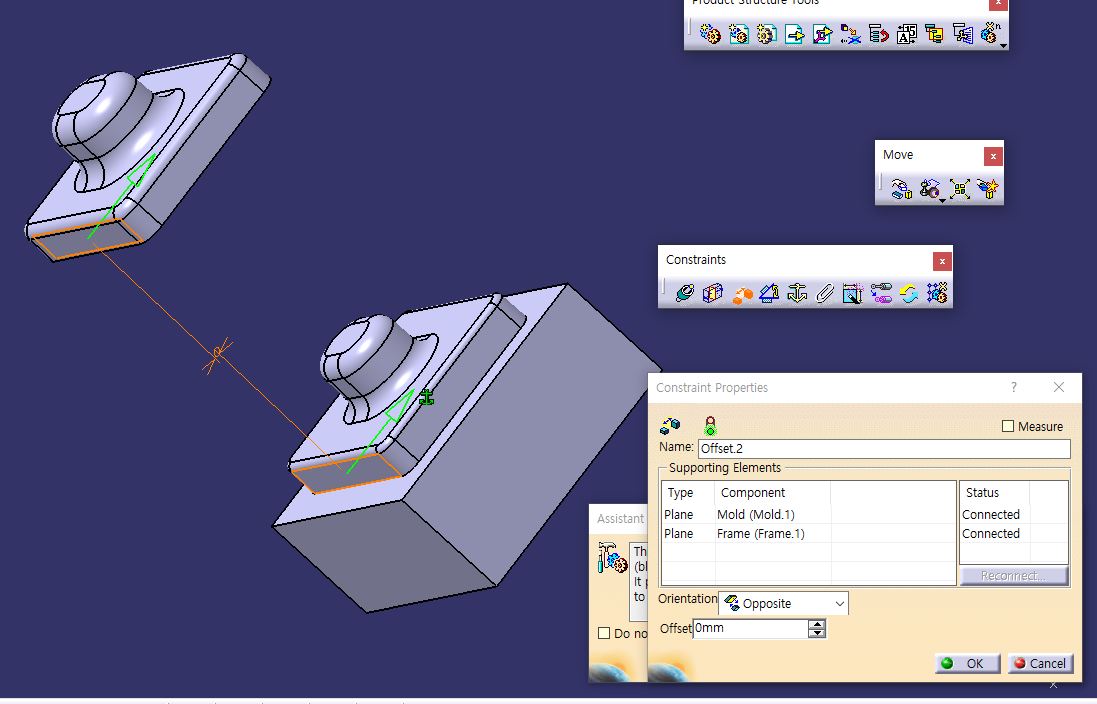

Offset Constraint
한 부품을 고정시키고 나면 Z축은 고정되지만 XY는 고정이 안되어있기 때문에 잡아줘야함
맞닿을 면끼리 선택 후 Offset 0 적용
업데이트 버튼을 눌러서 업데이트 해주기
Angle Constraint

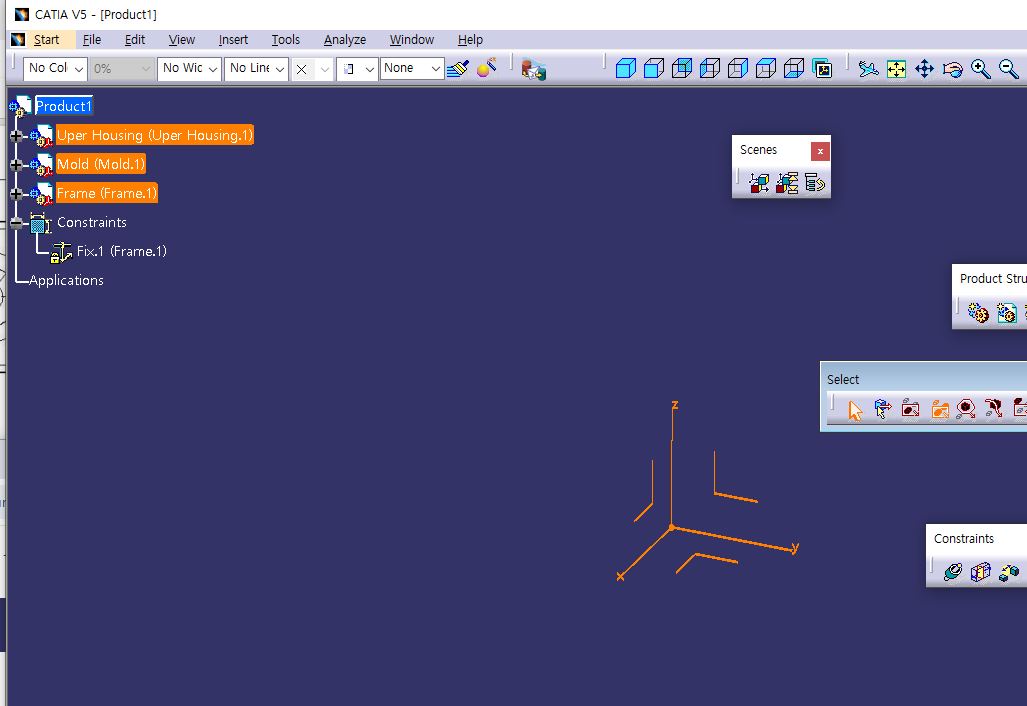

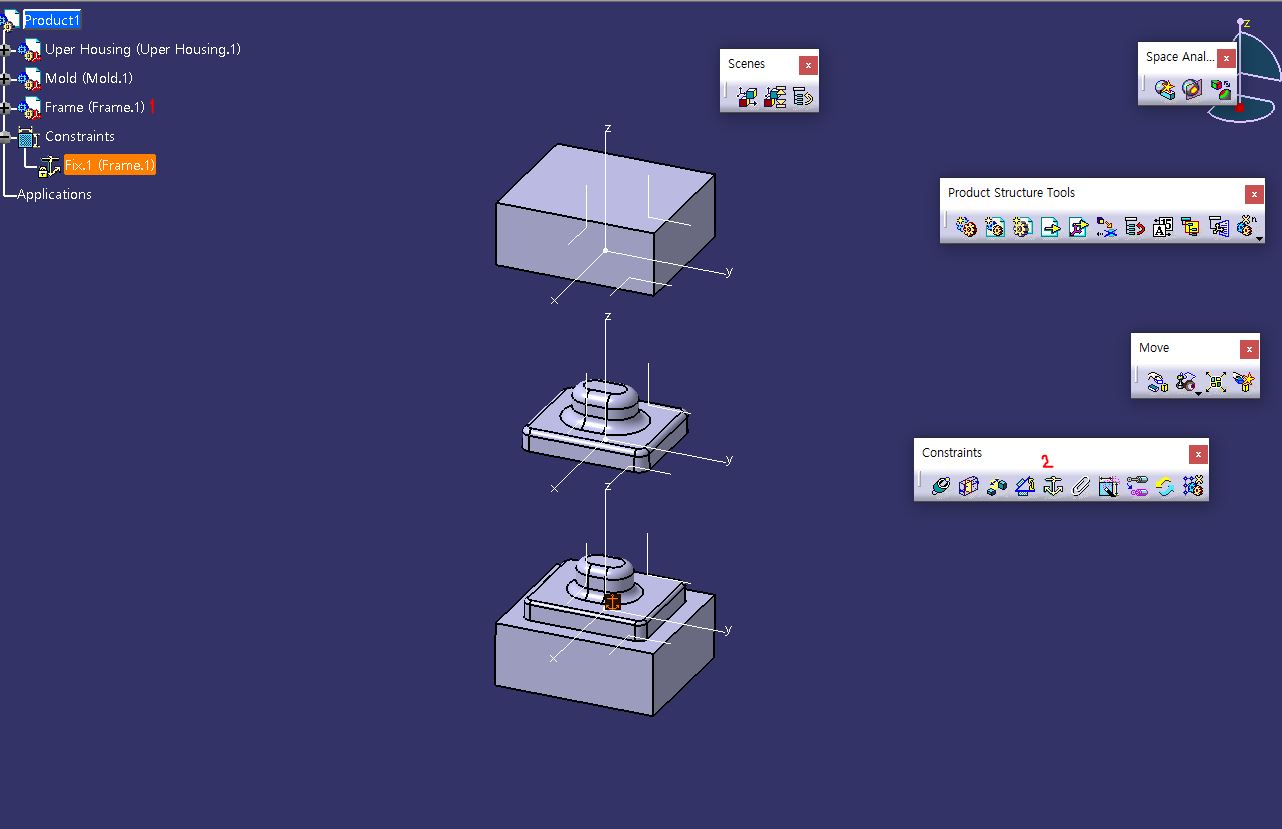

Fix

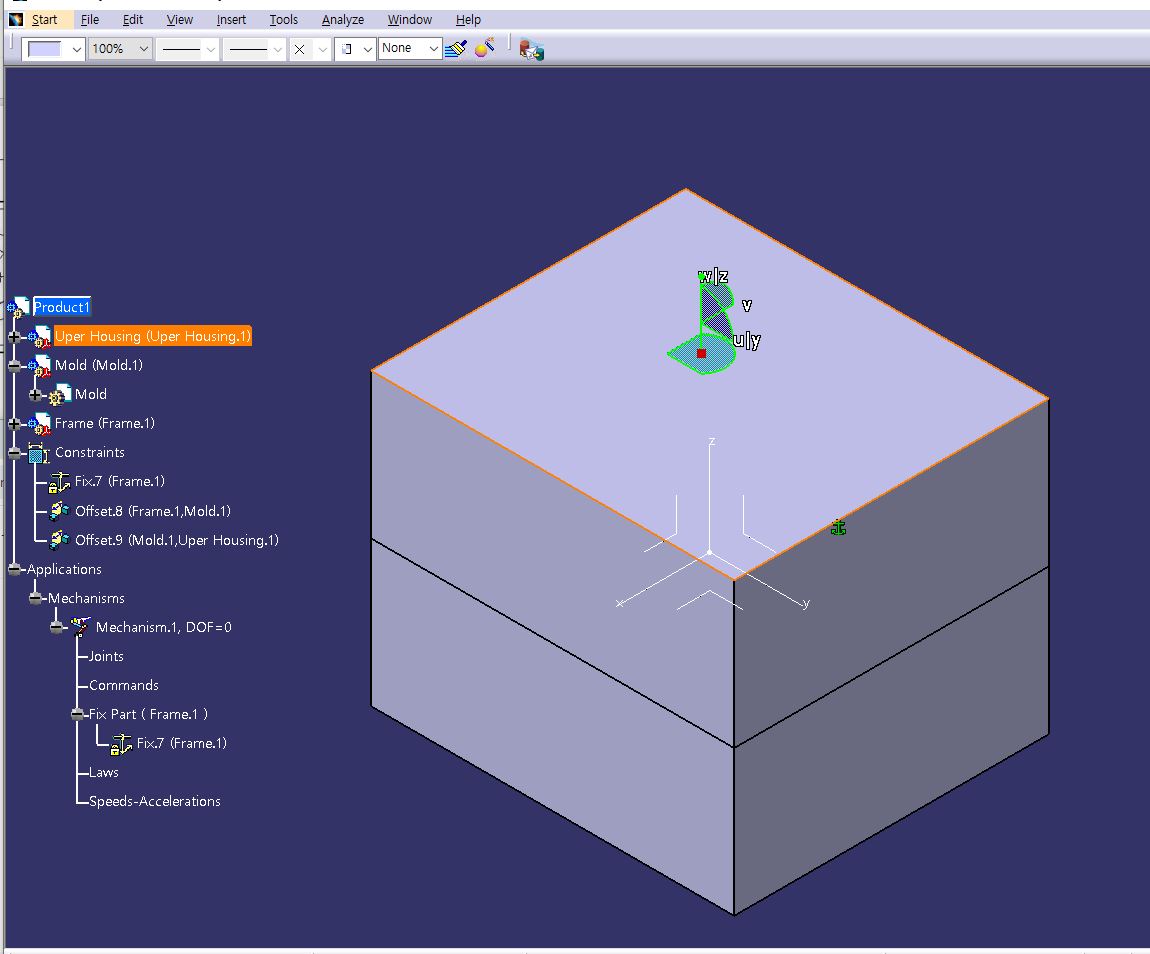

처음 시작은 특정 부품에 픽스를 걸어주고 시작해야함
픽스를 하게 되면 닻 모양이 해당 부품에 뜨게됨
이 고정된 부품을 기준으로 나머지 부품을 정렬하게 됨
Space Analysis
조립이 잘 되어있는지 체크할 수 있는 툴
- Clash

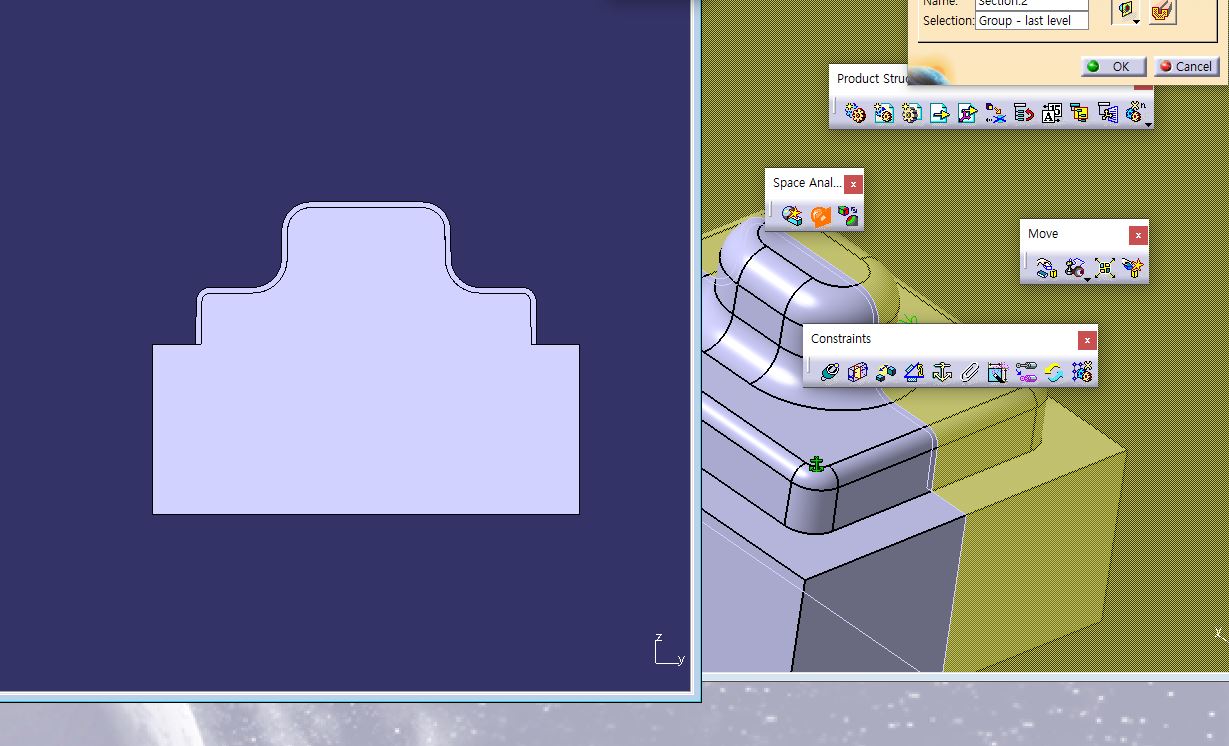

- Sectioning : 단면볼 수 있는 툴
- Distance and Band Analysis
TIP
어셈블리 작업시 엑시스 시스템을 숨기고 작업하는 것이 좋음

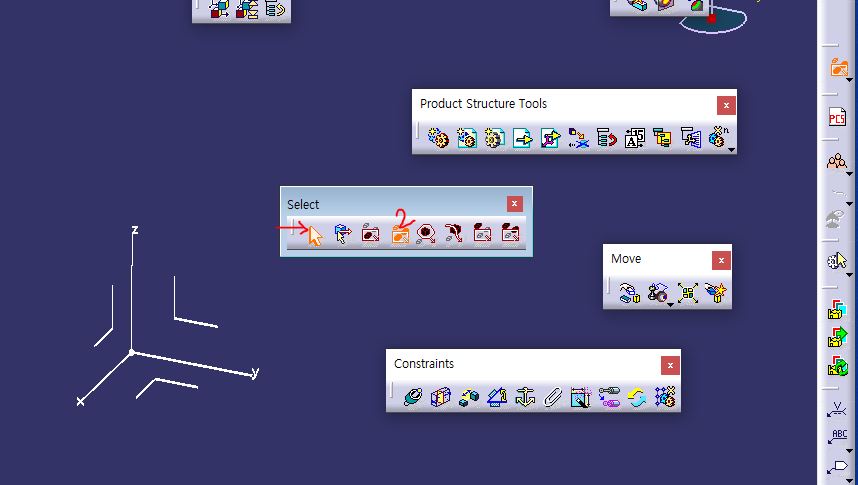

화살표 아이콘 하단의 역삼각형 클릭
Intersecting Rectangle Selection Trap 선택
엑시스 시스템에서 우클릭해서 Hide 해주기

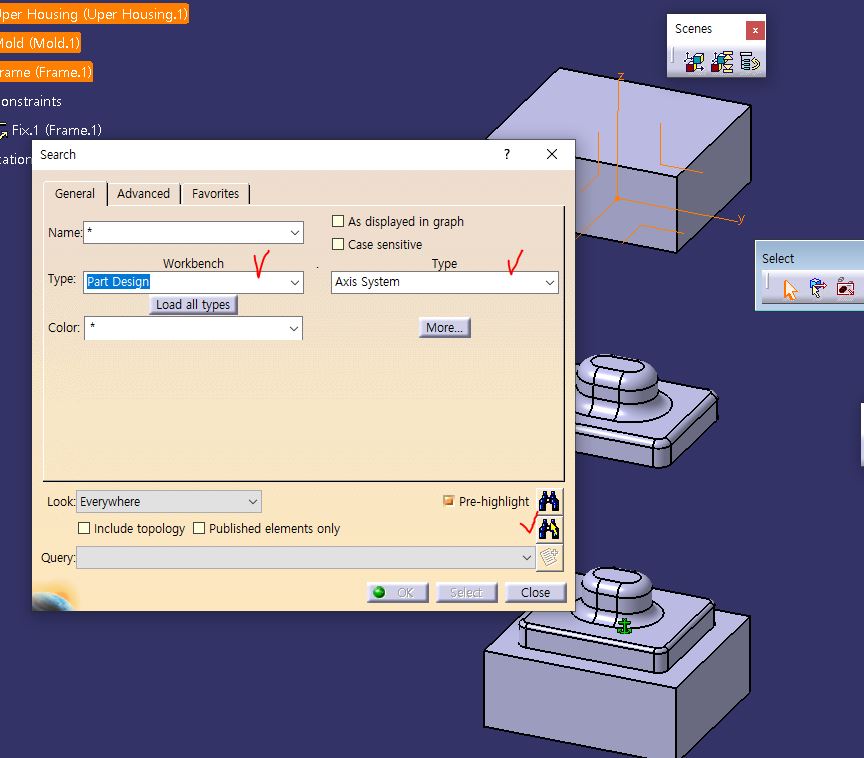

- Edit > Search > Work bench : Part Design / Type : Axis system선택
*콤파스 버리기
우측 하단 축에 버리기

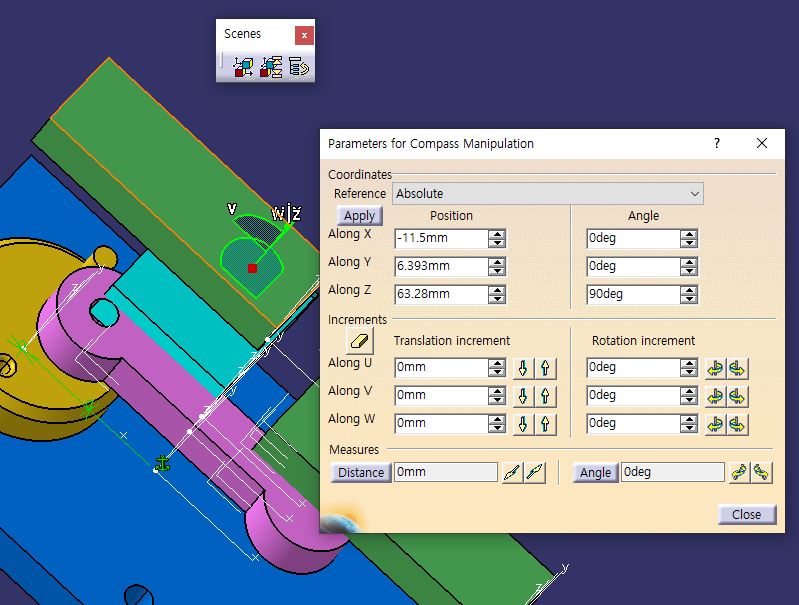

*콤파스로 회전하기
콤파스 우클릭 > Edit > Rotation increment 90도로 다 설정
DMU Kinematics
DMU Kinematics 실행
구속되어 있는 Constraint 중에 Fix 제외하고 나머지 구속조건들 삭제 후

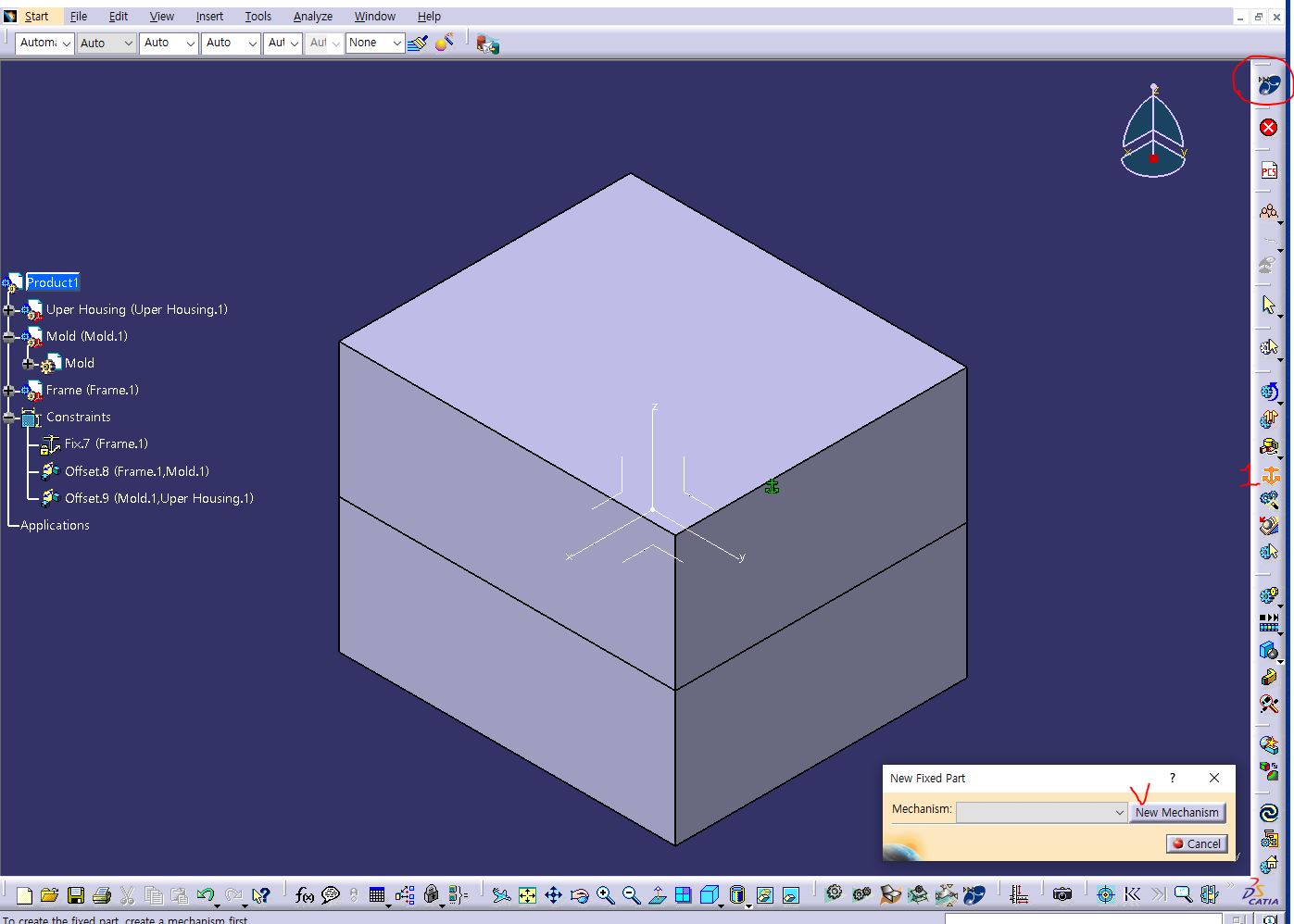

파란닻모양 아이콘 클릭
New Mechanism 클릭
Fix된 부품 클릭
Applications의 픽스와 픽스된 부품이 일치하는지 확인

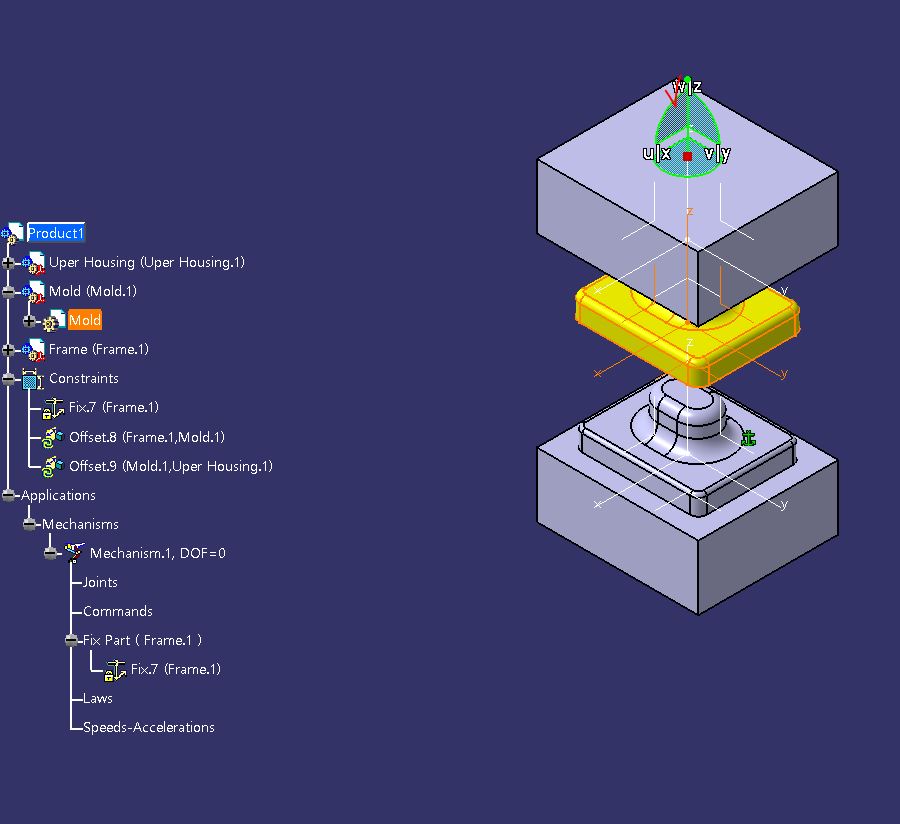

콤파스 아이콘을 제품에 부착 후 Z 축으로 퍼트리기

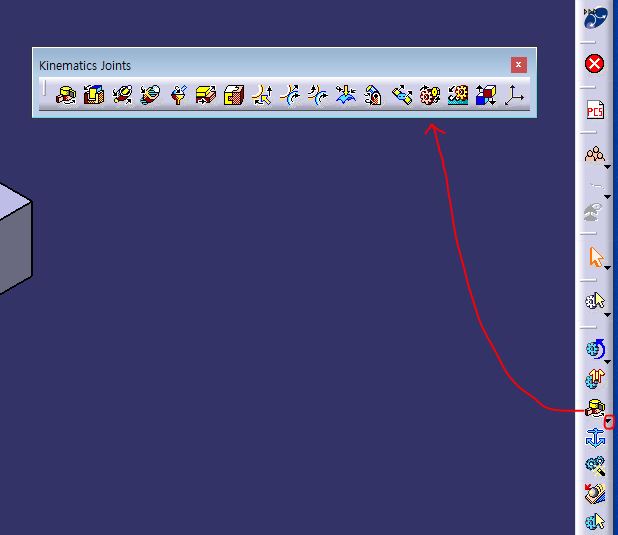

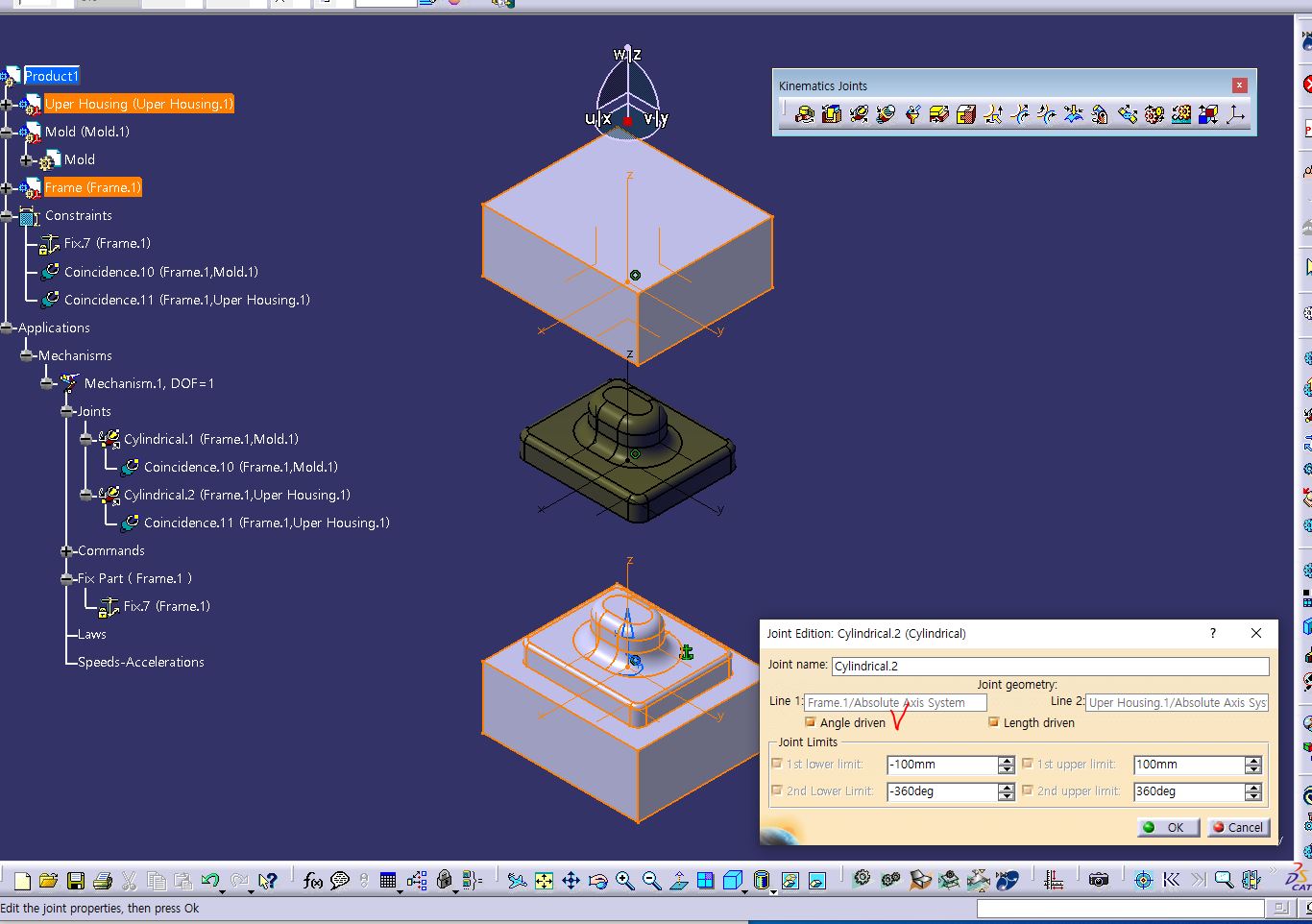

Kinematics Joints 툴이용

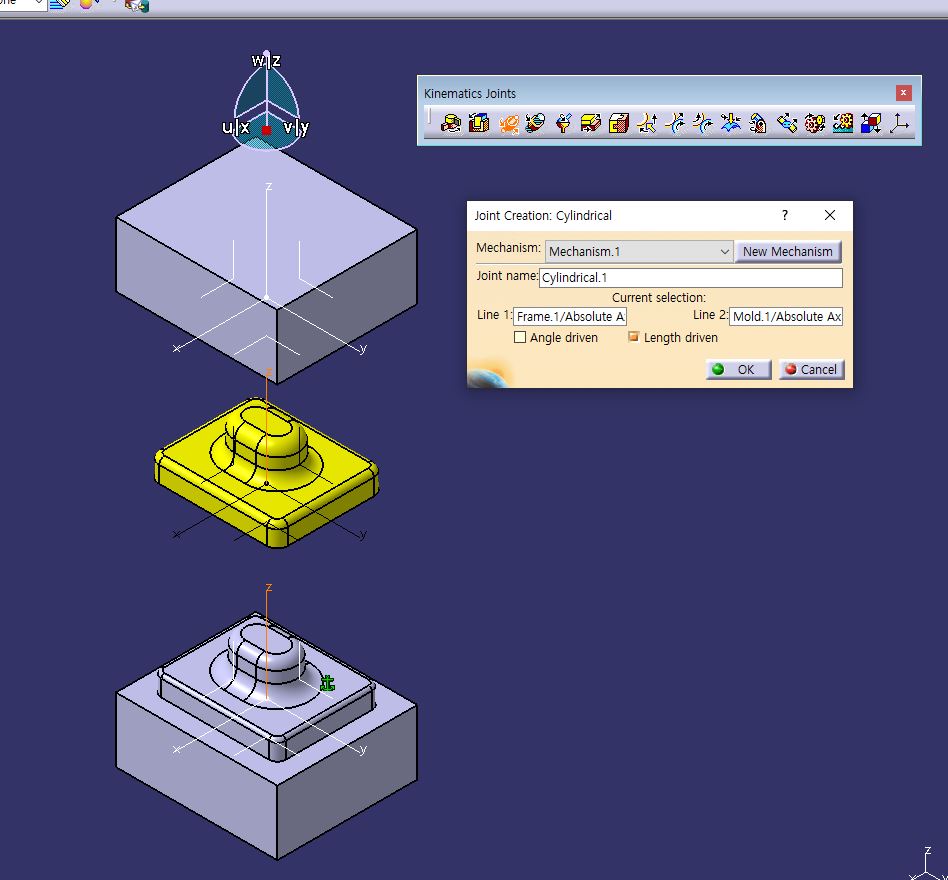

> Cylindrical Joints로 픽스한 제품의 Z축 클릭, 다른부품의 Z축 클릭

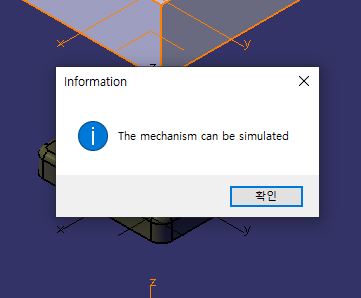

The mechanism can be simulated 메세지 떠야 정상적으로 Joints 작동함
초기화 > Skip > Delete 눌러서 초기화 시키기

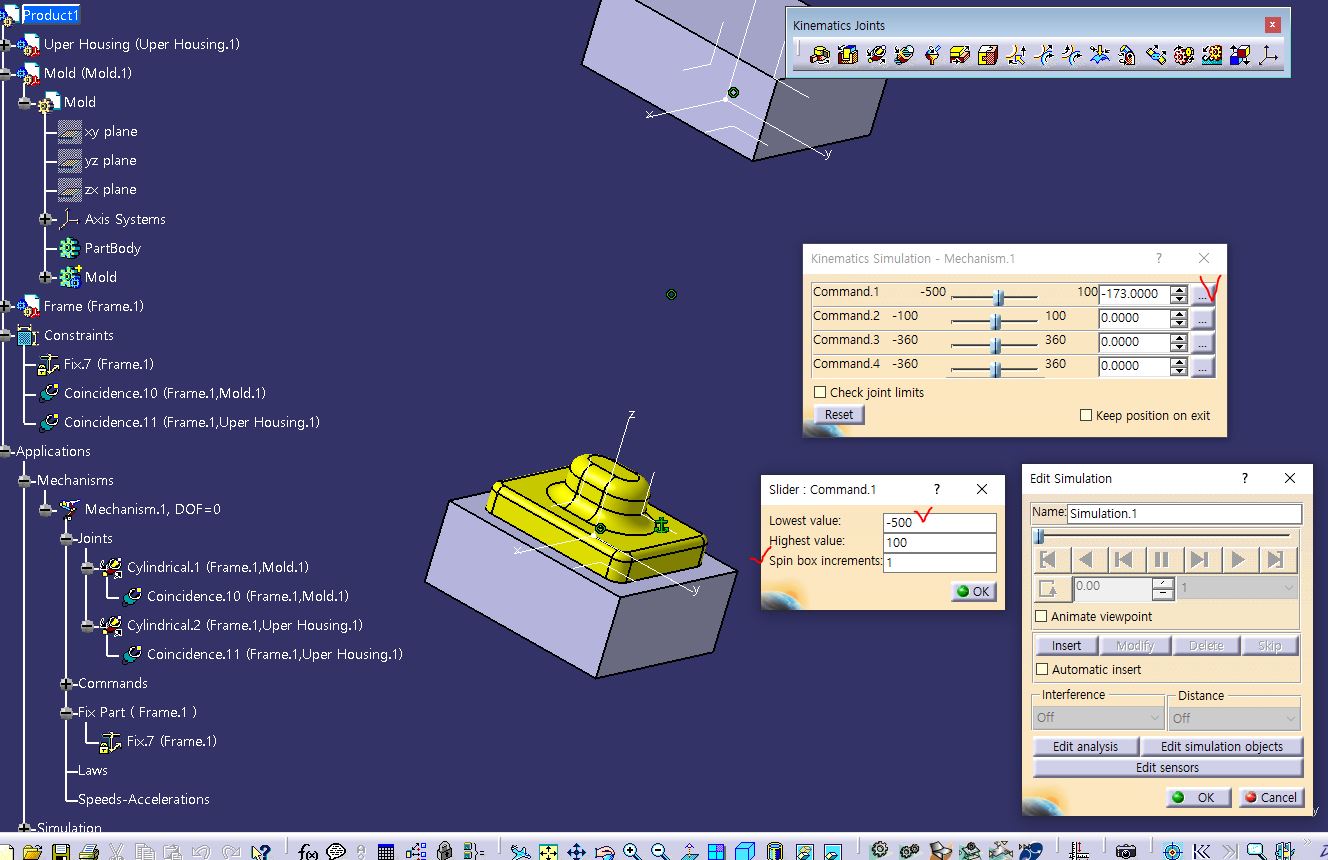

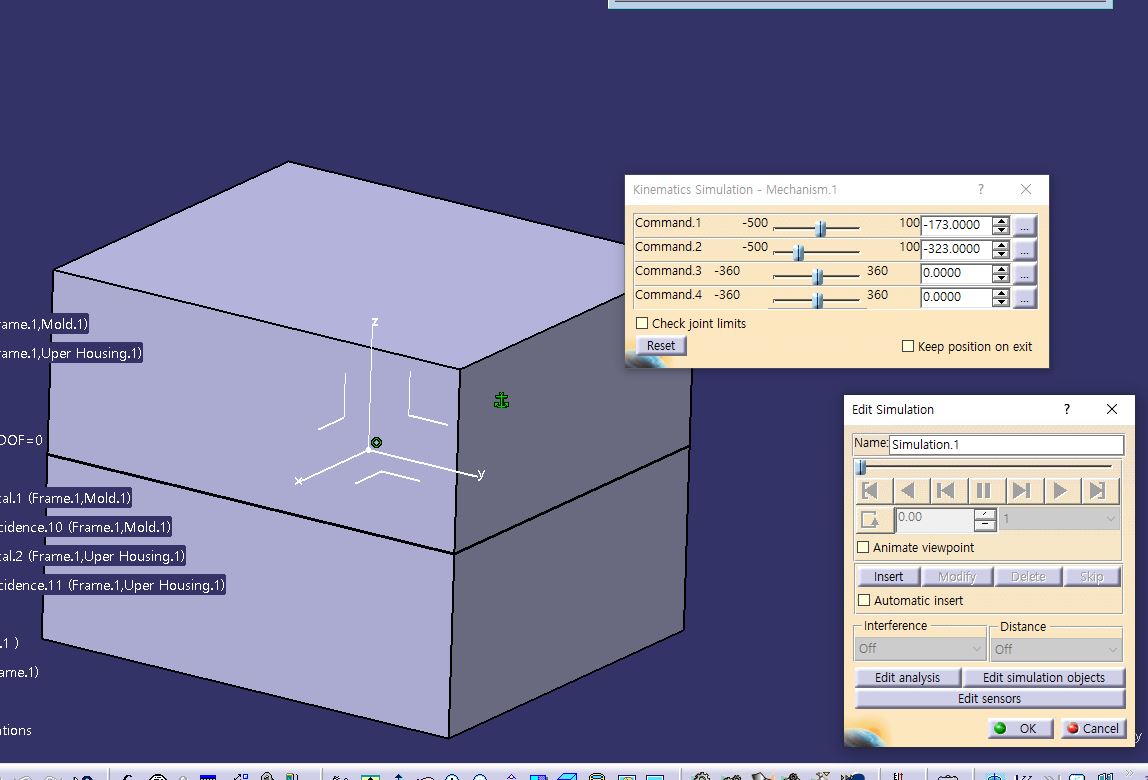

Insert 누르고 원하는 위치값 맞추기
재생 속도 0.01눌러서 재생

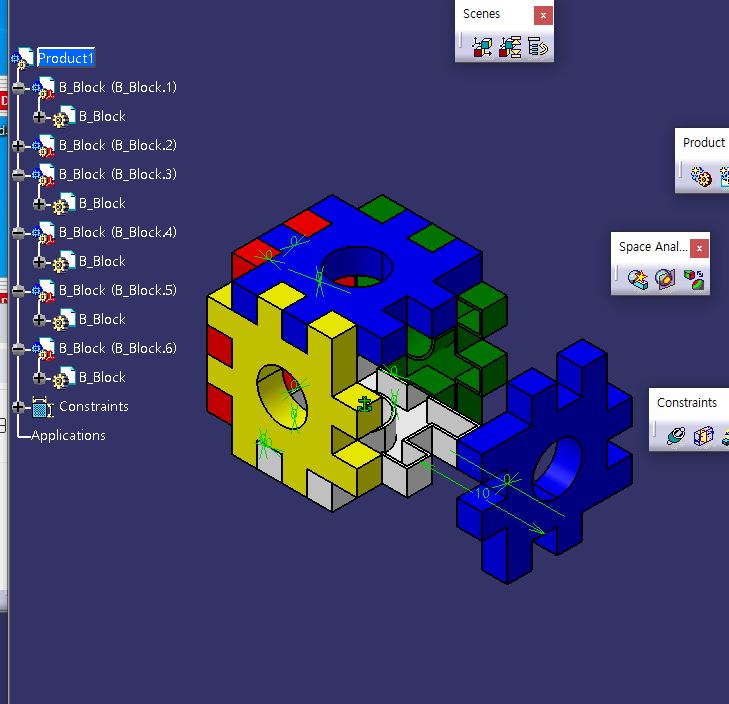

Practice
