[CATIA] 32. 파일별 확장자 정리/ Rack Joint, Universal Joint

파일별 확장자 정리

CAT Product

stp(=step)

다른 3D프로그램이랑 호환가능

형태는 알아볼 수 있지만 작업 데이터는 확인할 수 없고 결과만 볼 수 있음

솔리드 형태



igs(=iges)

무게 없이 surface형태로만 볼 수 있음

스킨만 있는 형태



pdf

글과 그림으로 볼 수 있는 문서형태 파일로

작업 형태를 눈으로 간단히 볼 때 주로 사용







CAT Drawing

dxf

텍스트를 3D프로그램으로 추출 가능한 파일형태



dwg

일반적인 도면 저장 파일 형식



jpg

사진및 그림 파일 형식







CAT Part

stl

3D 프린터에 입력할 수 있는 파일 형식

3D 프린트를 위한 저장형태라고 볼 수 있음

카티아에 이 파일 형식을 읽게 되면 초록색 형상으로 뜸



cgr

stl과 비슷한 형태로

형태만 알아볼 수 있고, 데이터는 존재 하지 않는 파일 형식

진행상황 점검시 많이 사용



*stl , cgr은 어셈블리 디자인 모듈에서만 열 수 있음









DMU Kinematics Practice

회전+직선운동 = 실린더리컬 조인트



동력의 중심을 생각해서 드리븐 넣기

회전운동 - Screw

Revolute 사용도 가능





Generate CATPart from Product

조립품들을 여러개의 바디로 만들기

장점: 용량이 적어지고 가벼워짐, 움직이지 않고 고정할 부분들은은 묶음으로 작업하면

계산시 용량이 적어 계산이 빨라짐









CATIA 메모기능

Text with Leader

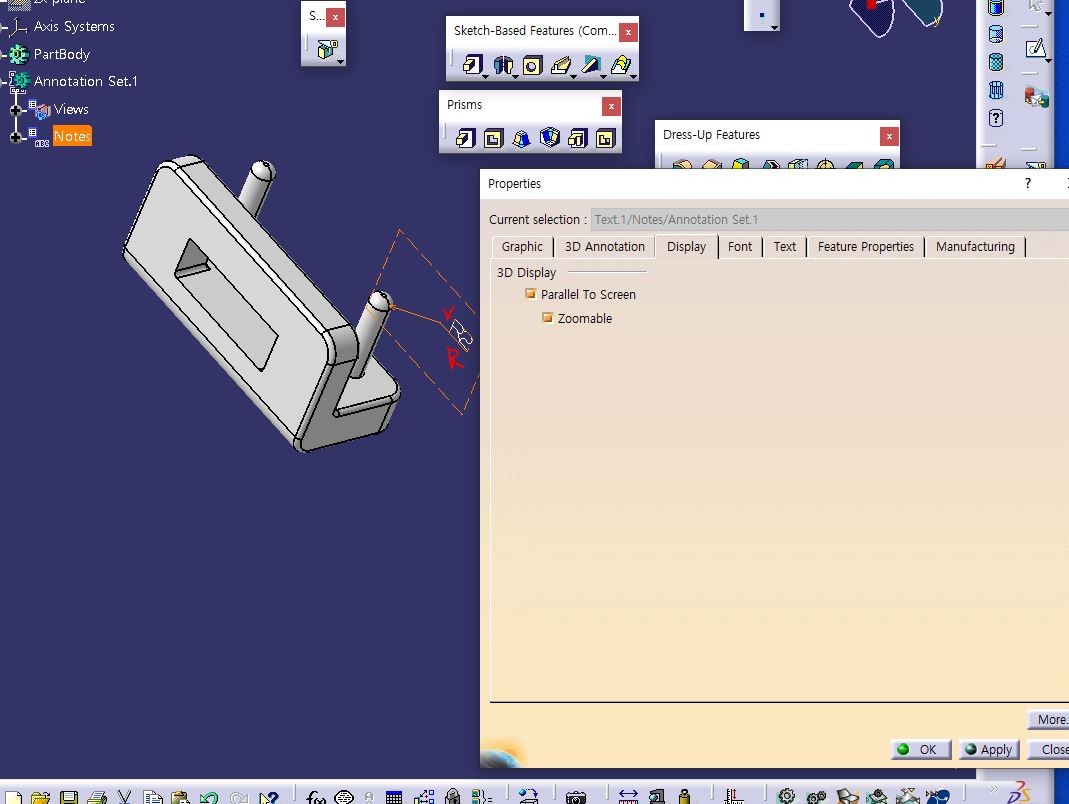

글씨에 우클릭 > Propertise > Display > Parallel to screen , zoomable 체크

어떤각도에서든 글씨 보이게 됨









Drafting - Axis line

엑시스 라인 클릭 > 양 끝 바깥면 각각 클릭하면 엑시스 라인 생성됨

길이조절은 생성된 엑시스 라인 클릭 후 박스로 조절

한쪽 길이만 수정하고 싶을때 Ctrl누르고 조절하기







Drafting Display

길이나 치수 넣을 때 표시되는 네모표시 해제

Tool > Customize> Mechanical Design > Drafting > Manipulators 해제
